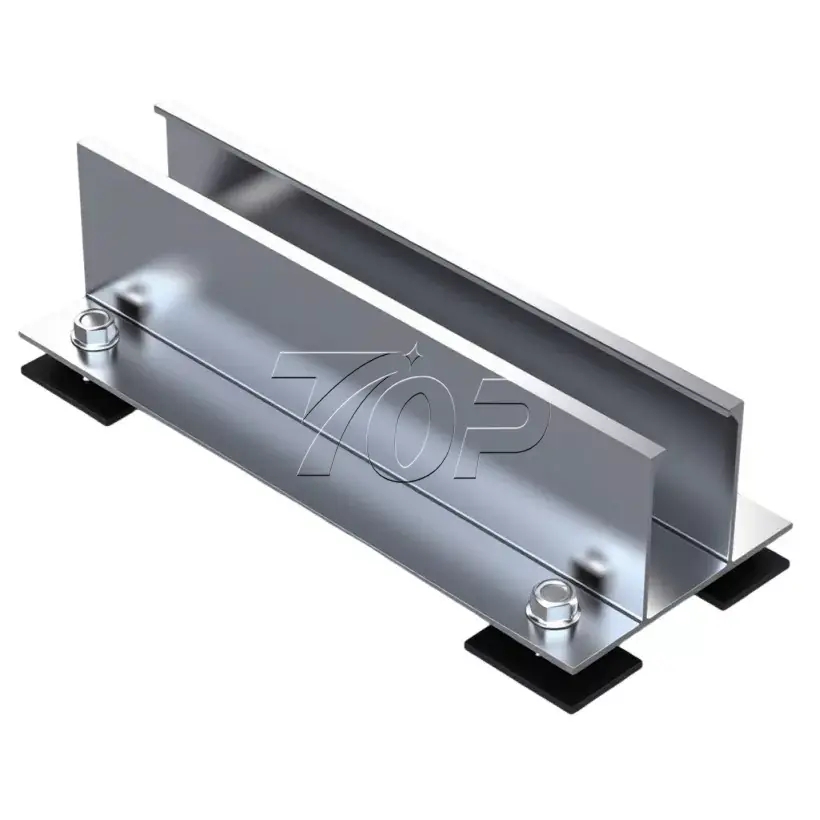

Sistem de montare solară mini șină din aluminiu

1. Panouri solare

2.Mini șine din aluminiu

3. Clemă de mijloc

4. Clemă de capăt

5. Bolt

6.Surub autofiletant

7. Tampă de cauciuc

8. Legătura de împământare

9. Clemă pentru cablu

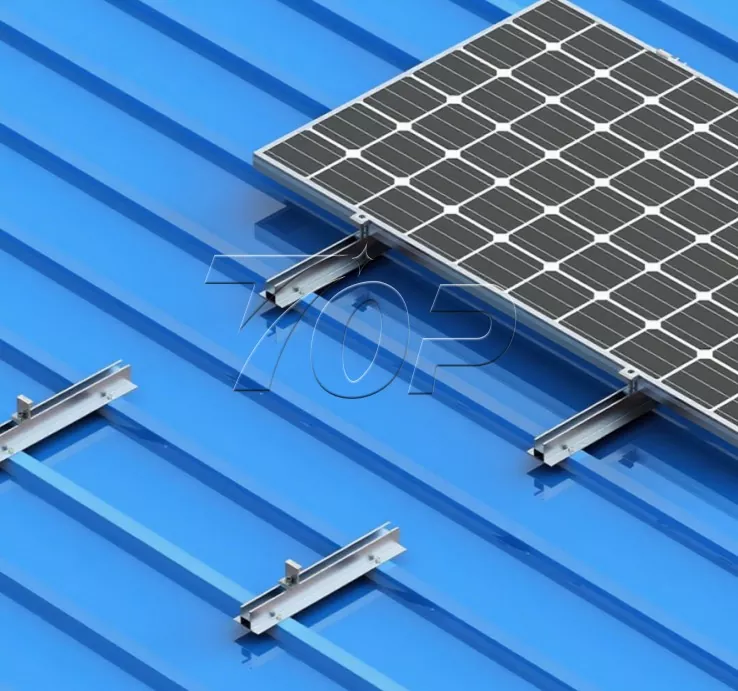

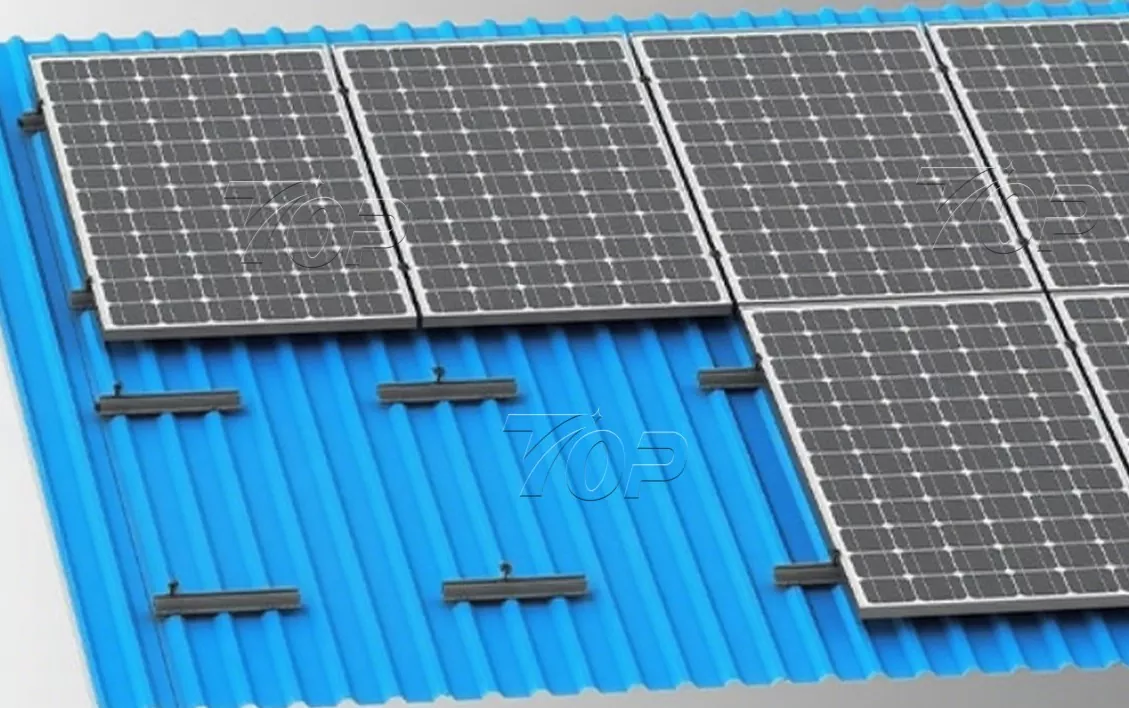

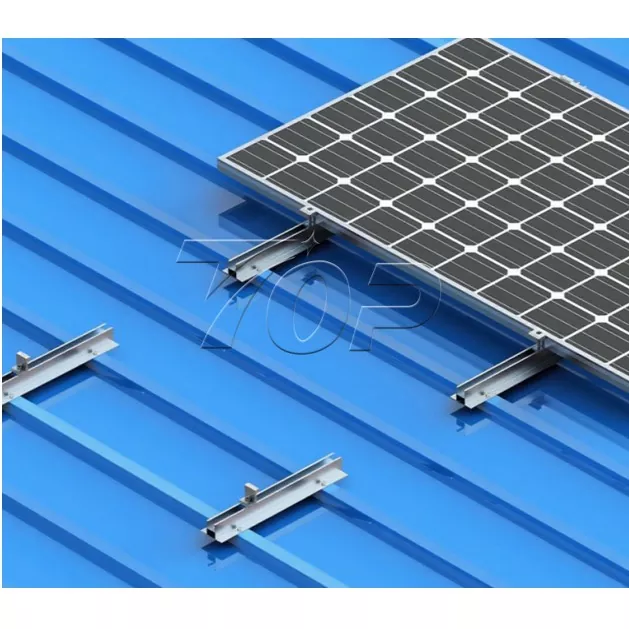

Dispunerea panoului solar pe indicația mini-schemei șinei arată ca mai jos.

Lățimea panoului solar este de 1134 mm. Lungimea ar putea fi de 2278 mm, grosimea panoului este de 30 mm, 35 mm. (Se potrivește și alte dimensiuni ale panourilor solare. ) Cantitatea de panouri solare poate fi aranjată în funcție de dimensiunea acoperișului site-ului dvs.

Parametrii

Această soluție este proiectată special pentru instalarea panourilor solare pe acoperiș metalic. Se poate adapta la diverse proiecte de acoperiș solar cu diferite scări și dispoziții. Sistemul de montare solară cu mini șine din aluminiu poate include acoperișuri din tablă trapezoidală și acoperișuri ondulate, etc. Specificațiile obișnuite sunt lungimea de 200 mm (personalizări de suport), Soluția de mini rafturi Topfencesolar fără șină pentru acoperiș metalic beneficiază de greutate ușoară și ușor de transportat și instalat, atenuând în mod eficient sarcina suplimentară portantă și reducând sarcina suplimentară a acoperișului. Șurubul bimetal cu tampon de cauciuc are ca efect prevenirea scurgerilor de apă prin acoperiș atunci când se montează șinele pe acoperiș metalic.

Caracteristici

1. Designul pre-asamblat, instalare ușoară și eficientă.

2. Această mini șină optimizată pentru sistemul de montare solar ar putea fi adaptată la acoperișurile metalice ale caselor rezidențiale, acoperișul clădirilor comerciale, acoperișul depozitului.

3. Materialul aluminiu 6005 - T5 de la Topfencesolar are un grad deosebit de înaltă de pe piață, sistemul nostru are performanțe ridicate la greutate și rezistență.

4. Poate rezista la viteza vântului puternic de până la 60 m/s și la încărcături de zăpadă de 1,4 KN/m², asigurând stabilitatea și siguranța structurii panoului solar.

Cost redus, structură ieftină și, de asemenea, reducerea costului forței de muncă de instalare și a timpului de instalare.
