Cum poate un suport de cablu solar să reducă defecțiunile cablurilor fotovoltaice și să reducă costurile de întreținere?

Abstract

Problemele cu cablurile sunt una dintre cele mai frecvente „probleme mici” care devin în liniște costisitoare în cazul proiectelor solare: uzura izolației de la muchii ascuțite, îmbătrânirea UV, pătrunderea apei, rozătoare, traseul liber, care nu reușește inspecțiile și modernizarea dezordonată care transformă un simplu apel de service în ore la fața locului. Un bine conceputTavă de cablu solarSistemul rezolvă aceste puncte dureroase protejând conductorii, organizând rute, îmbunătățind disiparea căldurii și făcând previzibile inspecția și întreținerea. Acest ghid explică unde încep de obicei defecțiunile, cum să alegeți tipul și materialul potrivit pentru mediul dvs., cum să dimensionați și să susțineți corect tăvile și ce să verificați înainte de predare, astfel încât instalația dvs. fotovoltaică să funcționeze mai curat, mai sigur și cu mai puține surprize.

Cuprins

• Cu ce ​​probleme se confruntă de obicei cablurile solare pe site-uri reale?
• De ce un sistem de suport solar pentru cabluri schimbă jocul?
• Ce tip de tavă se potrivește cu aspectul și profilul dvs. de risc?
• Ce material ar trebui să alegi pentru mediul tău?
• Cum dimensionați și direcționați corect un suport de cablu solar?
• Ce detalii de instalare previn apelurile mai târziu?
• Ce ar trebui să verificați înainte de punere în funcțiune?
• FAQ
• Următorul pas

Contur

• Declanșatoare obișnuite de defecțiune a cablurilor în câmpurile fotovoltaice și acoperișuri
• Cum aTavă de cablu solarîmbunătățește protecția, organizarea și funcționalitatea
• Selectare tip tavă: scară, perforată, plasă de sârmă, cu fund solid (cu cazuri practice de utilizare)
• Selectarea materialelor pentru coroziune, UV, sare de coastă și poluanți industriali
• Dimensiunea tăvii, umplerea, raza de îndoire, separarea și considerațiile termice
• Lista de verificare a instalării și verificări de punere în funcțiune
• Întrebări frecvente pentru cumpărători, EPC și echipe O&M

Cu ce ​​probleme se confruntă de obicei cablurile solare pe site-uri reale?

Majoritatea proprietarilor fotovoltaici nu își propun să „subconstruiască” gestionarea cablurilor – cablurile pur și simplu se înmulțesc pe măsură ce sistemele se scalează. De obicei, durerile de cap apar mai târziu, când echipele O&M moștenesc rutare care a fost rapid de instalat, dar greu de întreținut. Iată modelele de eșec care apar din nou și din nou:

• abraziunea izolației și deteriorarea marginilor: Cablurile așezate pe suprafețe aspre, margini metalice sau decupaje prost finisate se uzează încet.
• Ciclul UV și al temperaturii: Expunerea la soare și expansiunea termică zilnică pot accelera îmbătrânirea și pot slăbi alergările prost suportate.
• Intrarea și acumularea apei: punctele joase și conductele lăsate pot prinde umezeala; acoperișurile și căile exterioare ale cablurilor văd adesea ploaie condusă de vânt.
• Rozatoare si pasari: Buclele de cablu expuse și rutarea „acces ușor” invită la mestecat și la cuibărit.
• Legături de cabluri necontrolate: pachetele strânse, inegale se pot supraîncălzi, complica depanarea și pot crea suplimente dezordonate pentru expansiunile ulterioare.
• Probleme de inspecție și conformitate: Spațierea inconsecventă între suporturi, continuitatea slabă a împământării/legaturii și separarea neclară între cablurile de alimentare și de control pot eșua auditurile la fața locului.
• Apeluri lente de service: Când cablurile nu sunt etichetate sau organizate, o simplă înlocuire se transformă într-un exercițiu de urmărire.

A Tavă de cablu solarnu este doar „metal pentru a ține cablurile” – este o modalitate de a standardiza traseele cablurilor, astfel încât sistemul dumneavoastră să rămână lizibil și în siguranță ani de zile.

De ce un sistem de suport solar pentru cabluri schimbă jocul?

Jurnalele de cablu sunt adesea alese pentru viteza în timpul instalării, dar valoarea lor mai mare este stabilitatea pe termen lung. Când un sistem de tăvi este selectat și instalat corect, acesta vă ajută în patru moduri practice:

• Protecţie: Tăvile țin cablurile departe de marginile ascuțite, reduc intervalele de agățare liberă și permit acoperiri sau apărări acolo unde expunerea este mare.
• Comanda: dirijarea curată reduce încurcăturile, previne încrucișările accidentale și simplifică etichetarea și gruparea.
• Gestionarea căldurii: Structurile cu tăvi deschise (cum ar fi scara și plasa) pot disipa căldura mai bine decât conductele strânse în multe scenarii.
• Capacitatea de service: Adăugarea de circuite, înlocuirea rulajelor sau izolarea defecțiunilor devine mai rapidă, deoarece calea este definită și accesibilă.

Pentru acoperișuri mari, carporturi și matrice montate la sol, aTavă de cablu solarde asemenea, creează o manoperă repetabilă - ceea ce înseamnă că fiecare rând, bloc sau zonă de invertor poate urma același standard. Această consistență este ceea ce reduce surprizele în timpul inspecției și reduce timpul de nefuncționare în timpul reparațiilor.

Ce tip de tavă se potrivește cu aspectul și profilul dvs. de risc?

Nu toate tăvile se comportă la fel. „Cea mai bună” opțiune depinde de mediul dumneavoastră (de coastă, industrial, pe acoperiș), de numărul de cabluri și de cât de des vă așteptați la schimbări sau extinderi.

O regulă simplă: alegeți tava care face calea cabluluiprevizibil. Dacă vă așteptați la modificări frecvente, alegeți un tip ușor de accesat și extins. Dacă expunerea și deteriorarea fizică sunt cele mai mari riscuri ale dumneavoastră, acordați prioritate protecției și huselor compatibile.

Ce material ar trebui să alegi pentru mediul tău?

Alegerea materialului este locul în care multe proiecte „arăta bine la predare” sunt pedepsite mai târziu. Coroziunea nu cere permisiunea – mai ales pe site-uri de coastă, parcuri chimice sau acoperișuri cu scurgeri agresive. Mai jos este un ghid practic de selecție:

Dacă site-ul dvs. are mai multe micromedii (de exemplu: aer liber de coastă plus coridoare interioare adăpostite), puteți specifica diferite materiale în funcție de zonă, în loc să cheltuiți peste tot peste tot. Aici un furnizor cu experiență poate ajuta la maparea riscului de expunere și poate propune o listă de materiale echilibrată.

Multe echipe de proiect lucreazăXiamen Topfencesolar Co., Ltd. atunci când doresc componente consistente pentru tavi, accesorii potrivite și aprovizionare scalabilă pentru layout-uri fotovoltaice, mai ales când rutarea standardizată și compatibilitatea hardware fiabilă contează la fel de mult ca tava în sine.

Cum dimensionați și direcționați corect un suport de cablu solar?

A Tavă de cablu solarsistemul funcționează cel mai bine atunci când este proiectat ca o coloană vertebrală a infrastructurii, nu ca o idee ulterioară. Iată care sunt elementele fundamentale de dimensionare și rutare care previn blocajele viitoare:

• Planificați pentru creștere: Lăsați spațiu realist pentru șiruri suplimentare, linii de monitorizare sau actualizări viitoare ale invertorului. Tăvile supradimensionate costă mai puțin decât repararea.
• Respectați raza de curbură: Păstrați tranzițiile netede și utilizați fitinguri adecvate pentru coturi și teuri - virajele strânse izolarea la stres și complicați tragerea.
• Separați ceea ce trebuie separat: Păstrați cablajul de alimentare și de comunicații/control sensibil partiționat corespunzător acolo unde este cerut de regulile proiectului și de nevoile echipamentelor.
• Umplerea cablului de control: Tăvile supraumplute devin fierbinți, dezordonate și aproape imposibil de depanat. Păstrați gruparea și spațierea consecventă.
• Distanțare între suport: Intervalele corecte de sprijin previn căderea, capcanele de apă și uzura vibrațiilor. Standardizați distanța în funcție de tipul de tavă și de încărcare.
• Mintea de drenaj în aer liber: Evitați „punctele scăzute” și planificați ca apa să iasă. În zonele expuse, husele trebuie alese ținând cont de comportamentul vremii.

Dacă punctul dumneavoastră de durere este defecțiuni repetate de izolație sau alarme misterioase intermitente, priviți cu atenție: (1) intervale lungi nesuportate, (2) tranziții ascuțite și (3) puncte de blocare aglomerate în apropierea cutiilor combinatoare și a intrărilor invertorului. Un traseu mai curat le rezolvă pe toate trei.

Ce detalii de instalare previn apelurile mai târziu?

Chiar și tava potrivită poate avea performanțe slabe dacă sunt omise mici detalii. Cei mai buni instalatori tratează lucrările cu jgheaburile de cabluri ca pe o lucrare de finisare – pentru că asta determină dacă sistemul rămâne „liniștit” ani de zile. Utilizați această listă de verificare:

• Debavurați și protejați marginile tăiatepentru a preveni abraziunea treptată.
• Utilizați fitinguri și conectori compatibileastfel încât articulațiile rămân aliniate și stabile în timpul ciclului termic.
• Legătura și continuitate: asigurați-vă că legătura electrică este consecventă între secțiunile tăvii, în special la rosturile de dilatare și tranzițiile.
• Etichetați logic: etichetați zonele din tavă, căile și punctele de ramificație majore, astfel încât depanarea să nu devină o muncă de detectiv.
• Asigurați-vă și trasați calm: evitați legăturile prea strânse care mușcă izolația; păstrați traseele cablurilor ordonate și lizibile.
• Protejați zonele vulnerabile: adăugați capace/apărătoare la pasarele, marginile acoperișului, perimetrele predispuse la rozătoare și intrările pentru echipamente.

Dacă doriți mai puține ore de operare și întreținere, aceasta este concluzia: faceți traseul tăvii lizibil dintr-o privire. Un ordonatTavă de cablu solarcoridorul reduce eroarea umană care provoacă defecțiuni „secundare” în timpul întreținerii.

Ce ar trebui să verificați înainte de punere în funcțiune?

Punerea în funcțiune nu se referă doar la teste electrice, ci și la verificarea faptului că sistemul fizic nu se va degrada rapid. Înainte de predare, confirmați:

• Accesoriile se potrivesc cu sistemul de tavi(fittinguri, capace, reductoare, cleme) fără înlocuiri improvizate.
• Fără puncte de contact ascuțiteunde cablurile ating marginile metalice sau feroneria.
• Sprijin constant și aliniere— fără secțiuni vizibile înclinate, răsucite sau „plutitoare”.
• Tranziții clare în incintecu protecție adecvată la intrare, detensionare și gestionare ordonată a cablurilor.
• Documentația zoneiastfel încât echipele viitoare să știe ce se desfășoară încotro fără presupuneri.

Aceste verificări sunt simple, dar previn cel mai costisitor tip de problemă: cea care apare doar după luni de intemperii și cicluri de încărcare.

FAQ

Î: Ce face ca un suport de cablu solar să fie mai bun decât să ruleze totul în conducte?

O:Conductele pot fi grozave pentru nevoi specifice de protecție, dar sistemele fotovoltaice mari beneficiază adesea de căi de tăvi care sunt mai ușor de inspectat, extins și întreținut. Tăvile mențin traseele vizibile și organizate, ceea ce reduce timpul de depanare și previne modernizarea dezordonată.

Î: Ce tip de tavă este de obicei cel mai bun pentru plantele solare în aer liber?

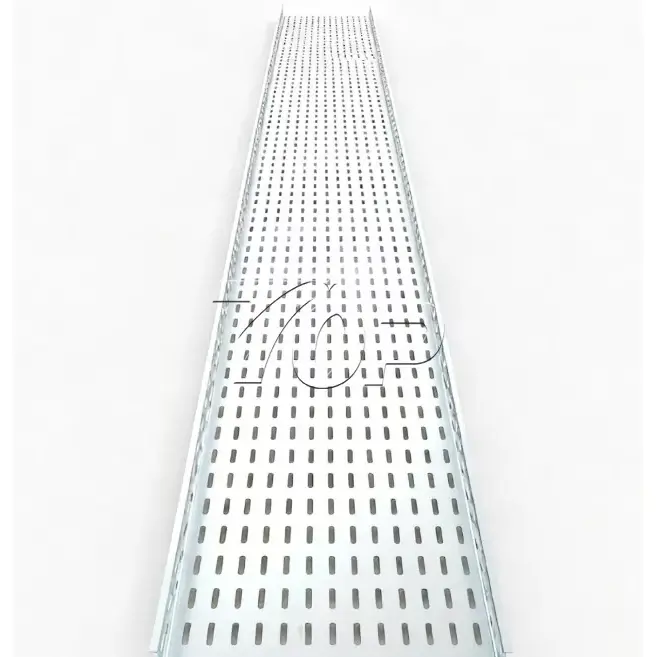

O:Tăvile de scară sunt comune pentru coridoarele lungi în aer liber, deoarece sunt puternice și ventilate. Jgheaburile perforate sunt adesea alese atunci când doriți un suport mai continuu pentru cabluri mai mici. „Cel mai bun” depinde de expunere, numărul de cabluri și nevoile de protecție.

Î: Cum evit problemele de coroziune pe proiectele de coastă?

O:Alegeți materiale și finisaje potrivite expunerii la sare (adesea oțel inoxidabil în zonele cele mai dure sau sisteme de aluminiu/galvanizate atent specificate, cu compatibilitate adecvată cu hardware-ul). De asemenea, evitați metalele nepotrivite care pot accelera coroziunea galvanică.

Î: Poate un suport de cablu solar să ajute la deteriorarea rozătoarelor?

O:Da, prin eliminarea buclelor de cablu libere și prin activarea capacelor sau a traseului protejat în zonele vulnerabile. Controlul căilor fizice este una dintre cele mai eficiente modalități de a reduce accesul rozătoarelor.

Î: Care sunt cele mai frecvente greșeli de instalare care cauzează defecțiuni viitoare ale cablurilor?

O:Margini ascuțite la tăieturi, distanță inconsecventă între suporturi, umplere supraaglomerată de cabluri în apropierea intrărilor de echipament și lipire/continuitate slabă la îmbinări. Aceste probleme tind să apară mai târziu ca defecte intermitente sau uzură vizibilă a izolației.

Î: Este costisitor să „supradimensionați” un sistem de tăvi pentru extinderea viitoare?

O:De obicei, este mai ieftin decât redirecționarea mai târziu. O reducere modestă pentru creștere poate preveni modernizările perturbatoare, forța de muncă de reprelucrare și timpii de neașteptare neaștepți atunci când au loc extinderi sau actualizări de monitorizare.

Următorul pas

Dacă site-ul dvs. fotovoltaic actual se luptă cu rutarea dezordonată, depanarea lentă sau problemele recurente de izolație, modernizarea căii este adesea cea mai rapidă cale către operațiuni mai calme. A selectat corectTavă de cablu solarsistemul poate reduce defecțiunile, accelera întreținerea și menține expansiunile curate în loc să fie haotice.

Doriți o configurație a tăvii care să se potrivească cu mediul dvs., aspectul și volumul cablului fără a cumpăra în exces? Întinde mâna laXiamen Topfencesolar Co., Ltd.— împărtășiți condițiile site-ului dvs. și planul de bază de rutare, iar noi vă vom ajuta să selectați tipuri practice de tăvi, materiale și accesorii care fac instalarea și întreținerea mai ușoare. Gata de mutare?Contactaţi-nepentru a discuta despre proiectul dvs. și pentru a obține o recomandare personalizată.
