Producător și furnizor de șine de montare pentru panouri solare

Marca Xiamen TopfencesolarSine de montare pentru panouri solareutilizate pentru sistemele solare de acoperiș sunt materiale din aluminiu de nivel înalt optimizate pentru montarea panourilor solare.

Sine solare de tip acoperiș:

Aluminiul 6005-T5/T6 are o rezistență ridicată, o rezistență excelentă la coroziune și o greutate extrem de ușoară, cel mai potrivit material pentru rafturile sistemelor de acoperiș.

TF-RL seria B46 șină | Lungime 4000mm, 4200mm, 4500mm, 4800mm etc.

Dimensiune normala: 27,3 * 48,3 * 4500 mm

Tratament de suprafață: ≥10μm

Seturile de montare șinelor

Detalii de proiectare a structurii: Luați TF-RL-B46, care este unul dintre cele mai populare modele, de exemplu.

Dimensiuni structura:

Parametrii de geometrie a secțiunii structurii
(1) șină:	B46		Material:		AL6005-T6
σs= 250	N/mm2		E= 70000		N/mm2
Secțiunea Parametrii de geometrie
A(mm2)		197.0		Ip(mm4)		64335.0
Ix(mm4)		43678.0		Iy(mm4)		20657.0
Zxup (mm3)		1804.0		Zystânga (mm3)		1703.0
Zydown (mm3)		2004.0		Zyright (mm3)		1306.0

Greutate /Metru = Densitate ρ(kg/m³) × Suprafața secțiunii A(m2) × g(N/kg)

=2710 x 0,00019696 x 9,8

=5,23 N/m

Analiza compoziției chimice a șinei de aluminiu B46:

(Metoda de testare: GB/T3190-2008, OES)

Elemente chimice ale AL6005-T6
Element	Regulamentul 6005	Produse din aluminiu Antai (AT6006 -T6)	Concluzie
Si	0,6-0,9	0.62	Pasa
Fe	≤0,35	0.13	Pasa
Cu	≤0,10	<0,001	Pasa
Mn	≤0,10	0.003	Pasa
Mg	0,40-0,60	0.56	Pasa
Cr	≤0,35	0.001	Pasa
Zn	≤0,10	0.01	Pasa
Ti	≤0,10	0.014	Pasa
Al	marginea	marginea	Pasa

Test de tracțiune:

Metoda de testare: JIS Z 2241-2011

Proprietățile mecanice ale AL6005-T6

Element de testare	Tipul specimenului	Rezistența la tracțiune (Rm) (Mpa)	Rezistența la probă (R0 .2) (Mpa)	Alungire după fractură (A50mm)(%)
Rezultat	Nr.13B	295	263	10

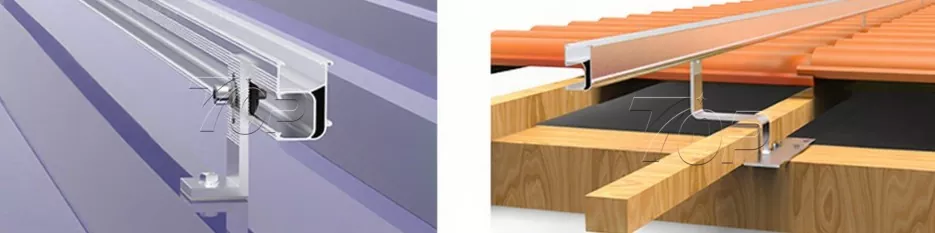

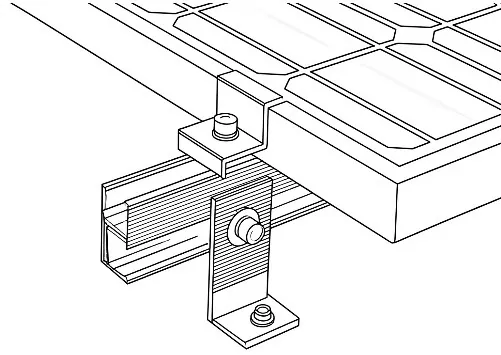

Accesoriile kit-ului de montare a structurii șinei:


Două fire de șuruburi	Cârlige de acoperiș	Kit picioare L	Clemă de mijloc 1

Clemă de capăt 1	Clemă de mijloc 2	Clemă de capăt 2	Foaie conductivă

Mai multe aplicații pentru șine

View as

Suporturi șină de montare panou solar din aluminiu

Suporturi de șină de montare a panoului solar din aluminiu fabricate de Xiamen Topfencesolar din China folosind cârlige de acoperiș montate pe grinda pentru a susține șinele B45. Conectori de șine care conectează bucăți de șine într-o șină lungă rânduri cu rânduri pentru a aranja panourile solare în orientare peisaj sau verticală. Performanța de înaltă fiabilitate este salutată cu căldură de piețele din Europa, Asia și America.
Nume de marcă:Topfencessolar
Material produs:Aluminiu
Funcția produsului:Sine pentru montaj panouri solare
Durata de viata:≥25 ani

Vezi mai mult >> Trimite o anchetă >>

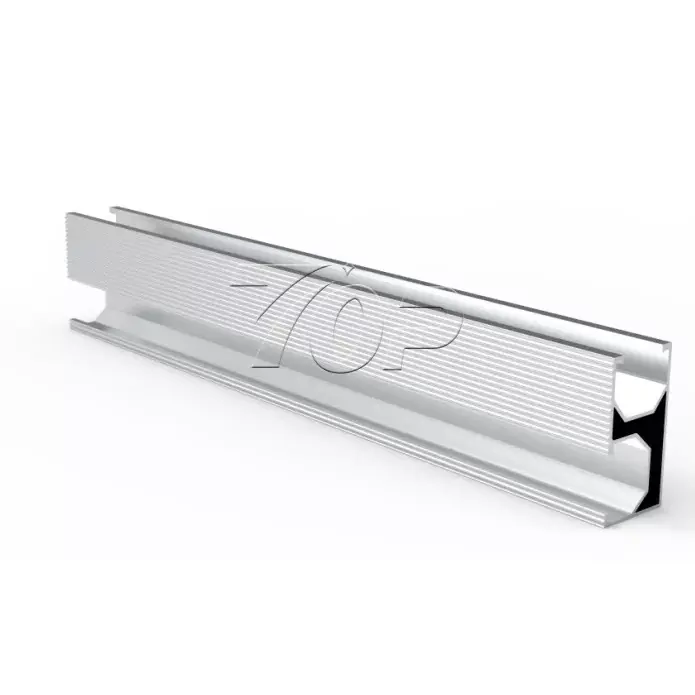

Sină de montare pe acoperiș pentru rack solar

În calitate de furnizor de încredere pentru structurile de montare solară, Xiamen Topfencesolar Co., Ltd se dedică proiectării și fabricării șinei de montare pe acoperiș pentru rack solare de înaltă performanță pentru a satisface diverse cerințe ale pieței, de la acoperișuri rezidențiale la centrale fotovoltaice comerciale. Proiectăm produse care oferă atât performanță tehnică, cât și eficiență a costurilor.

Nume de marcă:Topfencessolar

Material produs:AL6005-T5/ AL6063-T6

Funcția produsului:Montare pe acoperiș

Durata de viata:Mai mult de 20 de ani

Vezi mai mult >> Trimite o anchetă >>

Sine pentru panouri solare

Sinele pentru panouri solare oferă suport stabil pentru sistemul de montare pe acoperiș solar și se pot adapta la diferite ocazii. Xiamen Topfencesolar este un producător profesionist care îi oferim șine de panouri solare servicii personalizate pentru a ajuta clienții cu proiectele lor solare. Eșantioanele sunt disponibile pentru diferite dimensiuni și cantități.
Nume de marcă:Topfencessolar
Material produs:Aluminiu Al6005-T5 / T6
Funcția produsului:Montaj solar pentru acoperiș metalic
Durata de viata:20 de ani

Vezi mai mult >> Trimite o anchetă >>

Mini șină pentru montarea panourilor solare pe acoperiș metalic

În calitate de producător și furnizor profesionist în China, mini șină pentru montarea panoului solar pe acoperiș metalic, caracteristică durabilă și ușoară, produsă de Xiamen Topfencesolar ar putea reduce costul cu 20-30% pentru montarea panoului solar. Anodizarea suprafeței din aluminiu procesează ≥ 10μm, necesită eforturi mari de rezistență la UV și rezistență la coroziune, prin service de peste 25 de ani. Această soluție fără șine este bine primită și utilizată în sistemele solare rezidențiale, comerciale și industriale.
Nume de marcă:Topfencessolar
Material produs:Al6005-T5
Funcția produsului:Pentru încărcarea panourilor solare pe acoperiș sau sol
Durata de viata:≥25 ani

Vezi mai mult >> Trimite o anchetă >>

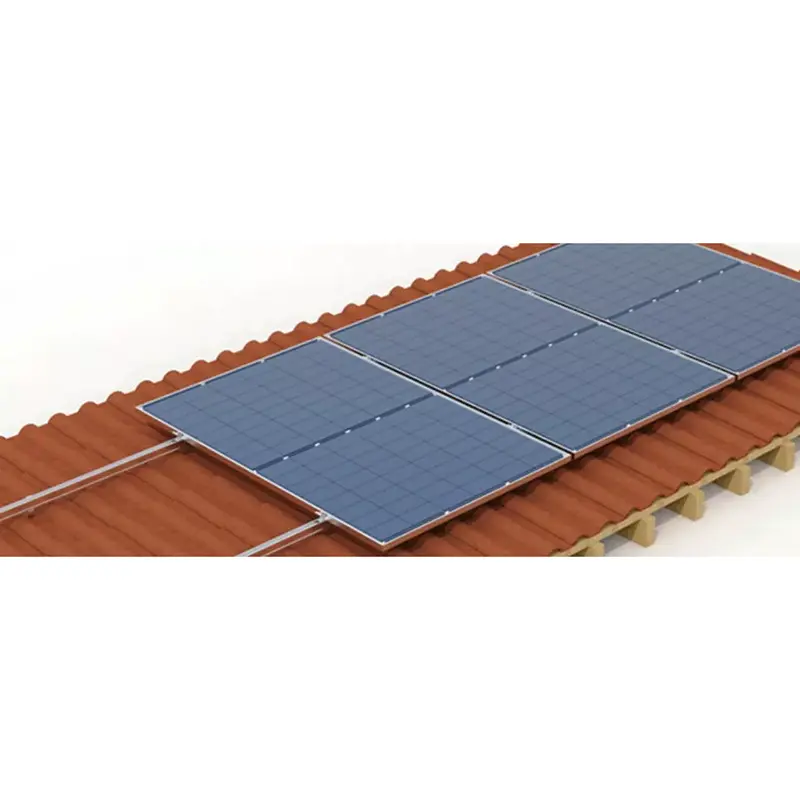

Montare pe panou solar pe acoperiș

Topfencesolar conduce producția de suporturi pentru panouri solare de acoperiș, fabrică cu sediul în China. Sina este suportul cheie de instalare a unui sistem fotovoltaic. Cu șine de montare, ar putea fixa în siguranță panourile solare pe diferite acoperișuri. Cum ar fi acoperișuri din beton, metal și țiglă. Sinele usoare sunt realizate din aliaj de aluminiu, performante cu o rezistenta excelenta la coroziune, in plus, sunt usor de instalat.

Vezi mai mult >> Trimite o anchetă >>

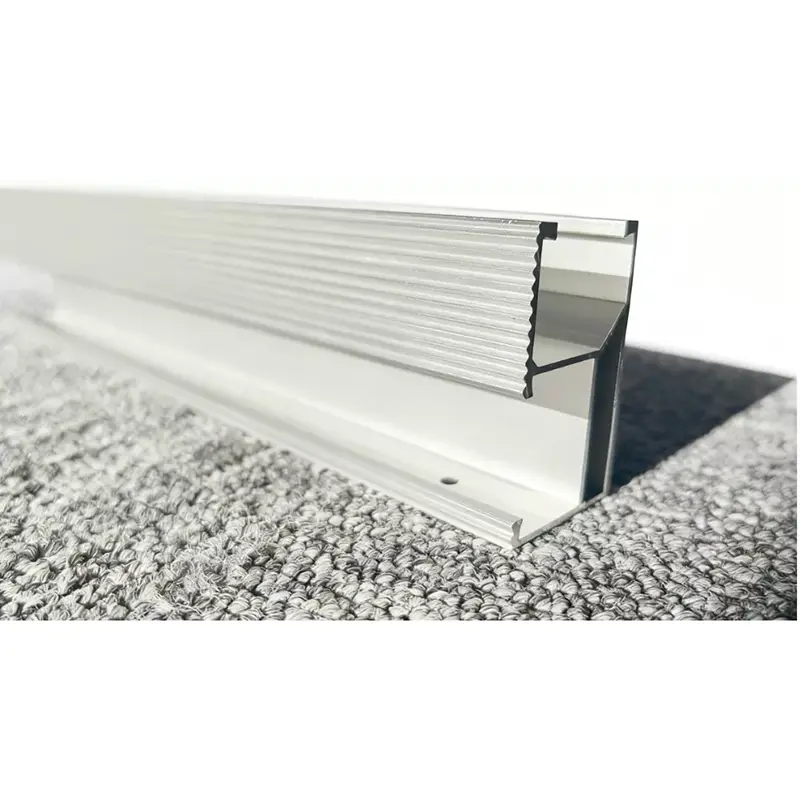

Sine de montare panouri solare din aluminiu

Șinele de montare a panourilor solare din aluminiu sunt una dintre părțile importante pentru întreaga structură de montaj solar. Sunt fabricate din materiale aluminiu 6005-T5 cu tratament de suprafata anodizat, rezistente mai mult de 25 de ani.
Nume de marcă:Topfencessolar
Material produs:Aluminiu 6005-T5, 6063-T6
Funcția produsului:Suport montaj solar
Durata de viata:≥ 20 de ani

Vezi mai mult >> Trimite o anchetă >>

În calitate de producător și furnizor de încredere Sine de montare pentru panouri solare în China, avem fabrica noastră. Pentru a obține lista de prețuri a produselor personalizate, vă rugăm să ne contactați.
