Furnizor de suporturi de acoperiș pentru panouri solare de înaltă calitate și durabile

Topfencesolar conduce cercetarea și dezvoltarea și proiectarea sistemelor de montare pe acoperiș pentru panouri solare. Oferim profesional soluții solare unice. Sistemele noastre sunt incluseMontare panouri solare pe acoperiș plat, Sistem de montare pe acoperiș metalic, Sistem de montare solar la sol, sistem solar pentru carport, sistem solar pentru acoperiș BIPV și sistem solar agrovoltaic.

Construirea unei centrale solare direct pe acoperișul clădirilor existente și nu este nevoie să se ocupe un teren suplimentar. Este o soluție populară de transformare a energiei urbane în zilele noastre. Sistemul solar de acoperiș combină bine structurile solare și acoperișul fiind o structură completă și integrată.

Ce fel de acoperișuri ar putea fi instalate cu panouri solare?

Categoria acoperișului:

Acoperiș din țiglă	Acoperiș metalic	Acoperiș de asfalt	Acoperiș din beton

Acoperișuri metalice, cum ar fi acoperiș cu îmbinare în picioare, placă ondulată etc.

Fundul acoperișului din țiglă înclinată cu grindă de lemn

Acoperiș asfaltat înclinat sau plat

Acoperiș din beton tip cimentare

Mai multe categorii…

1. Pentru acoperișul metalic, măsurați dimensiunea acoperișului. sistemul este proiectat pe baza detaliilor existente ale dimensiunii acoperișului, ca mai jos.

2. Echipa de ingineri Topfencesolar va potrivi cea mai bună soluție pentru acoperișuri în consecință.

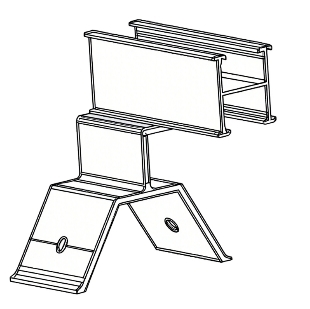

o. Acoperișul metalic alegând cleme de acoperiș cu șine H sistem optimizat, instalare ușoară și rapidă.

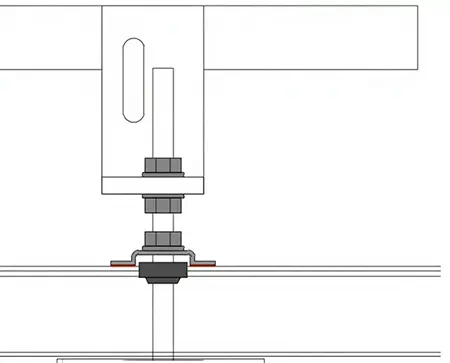

b. Picioare în L cu sistem de șuruburi pentru acoperișul din metal ondulat.

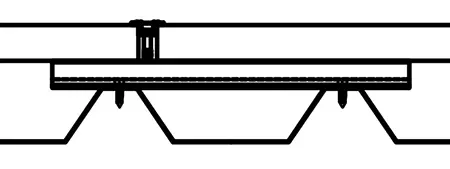

c. Sistemul Mini Rail a optimizat structura pentru a reduce greutatea de încărcare.

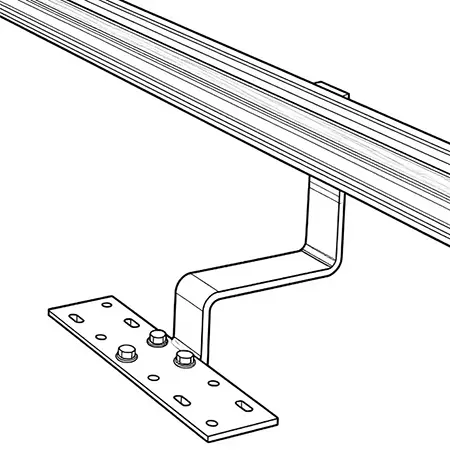

d. Acoperișuri din țiglă, am putea alege folosind cârlig de acoperiș / șuruburi cu două capete + sistem de șine.

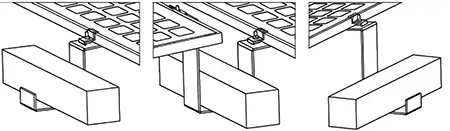

e. Acoperișul plat a aplicat în mare parte sistemul de balast sau designul trepiedului.

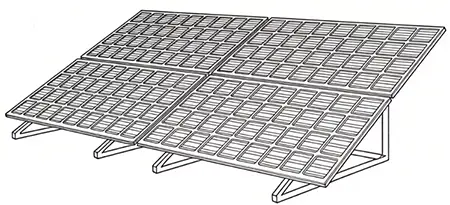

f. Structura trepiedului ar putea întâlni unghiuri diferite și personalizare ridicată pentru o mai bună generare de energie solară pe acoperișuri plate sau înclinate.

Mai multe solutii va rogcontactaţi-ne, vom oferi solutii in ceea ce priveste acoperisul dumneavoastra.

Factorii de proiectare ai structurii de montare a acoperișului:

Sarcina de proiectare

Articole	Parametru (mai jos exemplul de informații)
Dimensiunea panoului	2278113430
Greutatea panoului	30 kg
Orientarea panoului	Pe verticală sau peisaj
Cantitatea panoului/per set	1 × 2 = 2 buc
Unghi de înclinare	11°
Viteza regională a vântului	72 m/s (viteza rafalei 3s)
Încărcături de zăpadă la sol	0 Kpa
Categoria terenului	3
Înălțimea maximă	10 m
Locul de instalare	Pe acoperiș
Regiunile	C
Standard de proiectare	AS/NZS 1170 (exemplu)

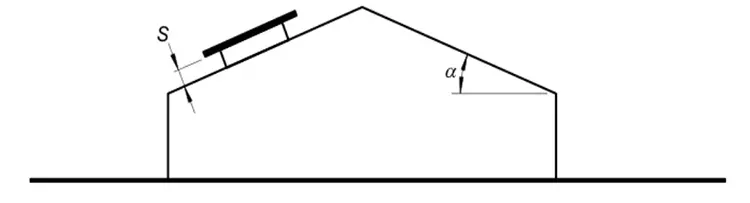

Dacă α= 11 °
Când,	θ = °,pozitiv	= 0,600
Când,	θ = 0 °, negativ	= -1.400

Calculul tensiunii structurii

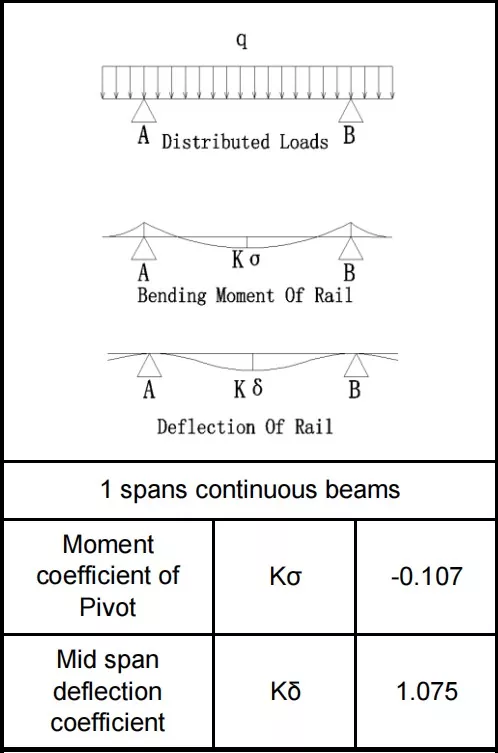

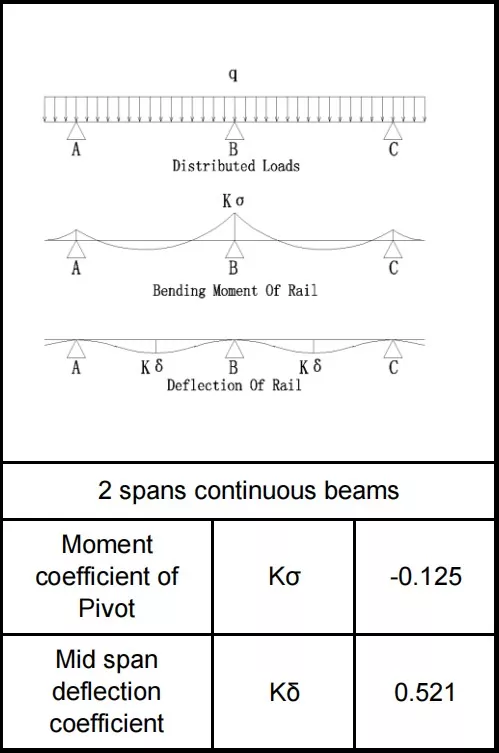

Hartă schiță cu lățimea sarcinii șinei

Lungimea L=1.050m

Consolă Ls=0,200m

Cantitatea de intervale n=2

Unghi de înclinare θ=11°

Lățimea șinelor încărcate B=0,759 m

Combinații de încărcare

Combinații de încărcare ale șinei
		X Asix -Qx(N/m)	Y Asix-Qy(N/m)
Încărca	Sarcină fixă-G	17.49	89.97
	Sarcina vântului în jos-W1	0	718.39
	Sarcină de vânt în sus-W2	0	-1676,24
	Încărcare de zăpadă-S	0.00	0.00
Combinații de încărcare	1,35G	23.61	121.46
	1,2G+0,6S	20.99	107.96
	1.2G+W1	20.99	826.35
	0,9G+W2	15.74	-1595,27

O proiectare sigură a structurii panoului solar pentru acoperiș de securitate ar trebui realizată în situații de numărare sigure pentru a sprijini structura de utilizare pe termen lung.

Durata de viață a structurii noastre este ≥ 25 de ani

Garantia este de 10 ani.

View as

Sistem de montare pe acoperiș plat cu balast triunghi solar

În calitate de producător profesionist, am dori să vă oferim un sistem de montare pentru acoperiș plat cu balast triunghi solar de înaltă calitate. Sistemul de montare pe acoperiș plat este proiectat pentru diferite instalații de panouri solare pe acoperiș plat, cu design nepenetrant. Topfencesolar a proiectat acest sistem securizat cu balast elimină nevoile de penetrare în acoperiș și elimină riscul de scurgere a apei în acoperiș. Este soluția ideală pentru aplicațiile comerciale și industriale pentru acoperișuri plate, care este bine dovedită și utilizată în mod celebru în regiunile Europa, America de Nord, MENA și APAC. .
Marca:Topfencessolar
Material produs:Al6005-T5
Funcția produsului:Instalatie model balast pentru acoperis solar
Durata de viata:≥25 ani

Vezi mai mult >> Trimite o anchetă >>

Sistem de montaj solar pentru acoperiș plat cu balast

În calitate de producător profesionist, Sistemul de montare solar pentru acoperiș plat cu balast de la Topfencesolar, a fost conceput luând în considerare viteza mare a vântului și zăpada abundentă, respectând în același timp reglementările dvs. de construcție.
Echipa Topfencesolar Engieneer elaborează sistemul de balast ideal pe baza structurii acoperișului dumneavoastră, cu calculul precis al încărcării structurii. Oferim întărirea structurii de balast simulând cu sarcina vântului, calculele încărcăturii pe zăpadă și sarcina moartă, de asemenea, pentru a oferi o soluție completă de siguranță pentru acoperișul dvs. plat.
Nume de marcă:Topfencessolar
Material produs:Aluminiu
Funcția produsului:Sistem de suport pentru balast
Durata de viata:≥25 ani

Vezi mai mult >> Trimite o anchetă >>

Sistem de kituri solare pentru acoperiș plat

Xiamen Topfencesolar este unul dintre cei mai importanți producători de produse de montare solară din China, furnizăm sistem de kituri solare pentru acoperiș plat de înaltă calitate. Designul profesional și serviciul OEM pot fi furnizate în consecință, în funcție de cerințele clienților.
Nume de marcă:Topfencessolar
Material produs:Aluminiu Al 6005-T5/ T6, oțel galvanizat la cald
Funcția produsului:Montaj solar pentru acoperiș metalic
Durata de viata:≥25 ani

Vezi mai mult >> Trimite o anchetă >>

Sistem de montare pentru balast solar

În calitate de producător profesionist, Sistemul de montare pentru balast solar nepenetrant produs de Topfencesolar oferă o soluție stabilă și fără găurire pentru instalarea panourilor solare pe acoperișuri. Este vorba de răspunsuri pe blocuri de beton ponderate, cum ar fi plăci de beton sau tăvi de balast pentru a asigura panourile solare. Nu este nevoie să folosiți șuruburile de ancorare cu expansiune pentru a pătrunde în acoperișurile din beton. Soluția simplificată păstrează integritatea acoperișului și reduce timpul de instalare, elimină riscul de scurgeri de apă. Instalare ieftină, ușoară și rapidă pentru panouri solare.
Nume de marcă:Topfencessolar
Material produs:Oțel Q235 galvanizat la cald
Funcția produsului:Montaj solar pentru acoperiș metalic
Orientarea modulului:Peisaj sau vertical

Vezi mai mult >> Trimite o anchetă >>

Sistem de montare cu cârlig pentru acoperiș cu țiglă

Sistemul de montare pentru cârlige de țiglă marca Topfencesolar, produs din China, este o soluție de instalare ușoară și rapidă pentru a susține panourile solare pe acoperișul din țiglă înclinată prin montare pe cârlige de acoperiș cu țiglă și șine din aluminiu cu cleme. Nu este nevoie de sudare la fața locului și nicio deteriorare a structurii acoperișului.
Nume de marcă:Topfencessolar
Material produs:oțel SUS304
Funcția produsului:Acoperisuri din tigla rezidentiale, comerciale sau industriale
Durata de viata:20 de ani

Vezi mai mult >> Trimite o anchetă >>

Montaj solar pentru acoperiș cu țiglă

În calitate de producător profesionist, Topfencesolar a fost specializat în cercetare și dezvoltare și producția de sistem de montare solară pentru acoperiș de țiglă. Material din aluminiu avansat, ușor, rezistent la coroziune și ușor de instalat. Cârligele din aluminiu ar putea menține în interior acoperișul de țiglă (wanzheng) și siguranța. Această piață de aplicații acoperă Europa, cum ar fi Germania, Spania, Italia, Țările de Jos etc. și țări asiatice precum Indoensia, Thailanda, Vietnam etc.
Marca produsului:Topfencessolar
Material produs:Aluminiu de înaltă calitate
Funcția produsului:Cârligul de acoperiș montează șine și susține panouri solare
Durata de viata:≥25 ani

Vezi mai mult >> Trimite o anchetă >>

În calitate de producător și furnizor de încredere Suporturi pentru acoperiș cu panouri solare în China, avem fabrica noastră. Pentru a obține lista de prețuri a produselor personalizate, vă rugăm să ne contactați.
