Sistem de montare cu cârlig pentru acoperiș cu țiglă

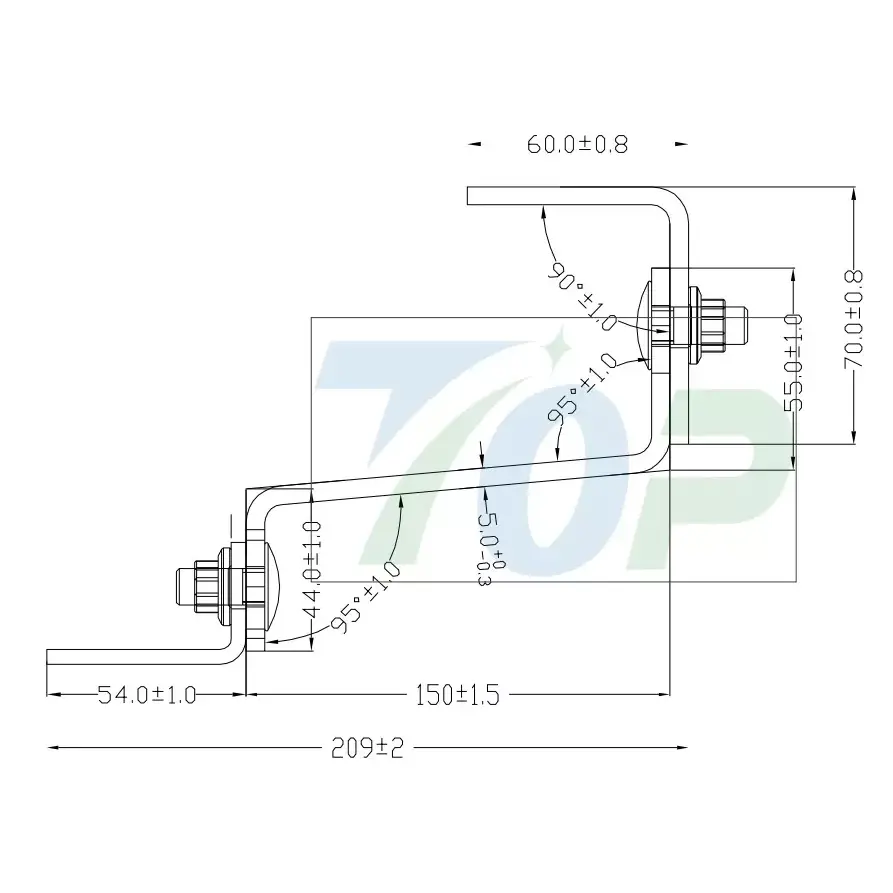

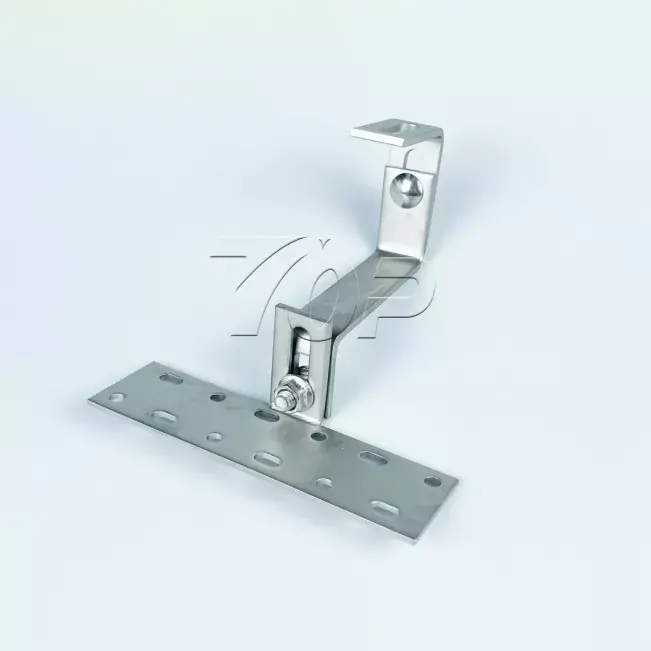

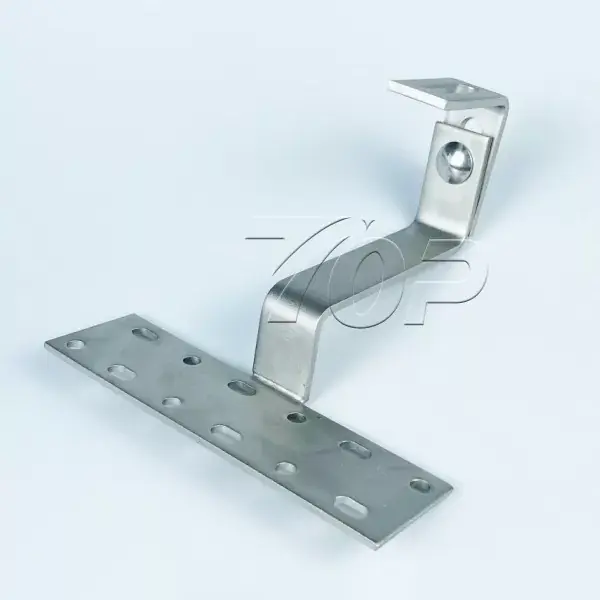

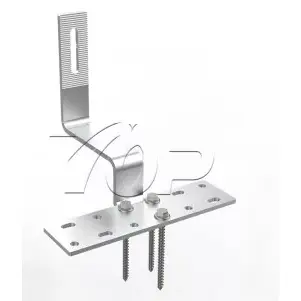

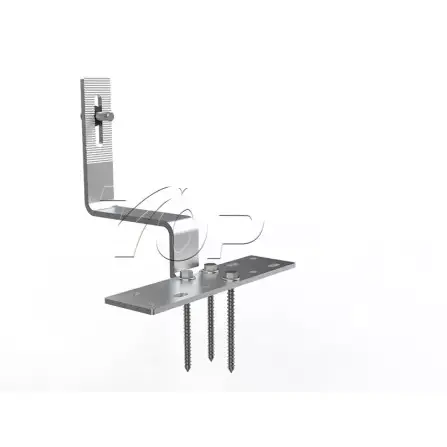

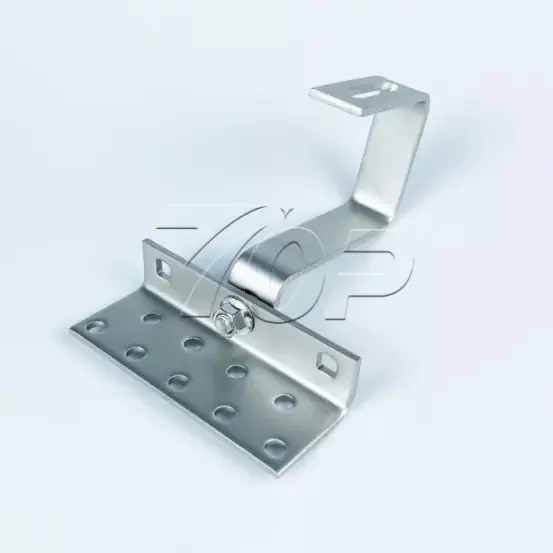

Căutați un producător și furnizor de încredere din China? Nu mai căutați! Topfencesolar este o fabrică lider care oferă un sistem de montare cu cârlige pentru acoperiș cu țiglă de înaltă calitate. Designul structurii cârligului de acoperiș Topfencessolar, nr. de parte: TF-AHK-H12 este un design reglabil în două înălțimi, din oțel inoxidabil cu grosimea 5mm lungime de la 120-150mm.

Cerinte tehnice:

1. Trecerile de sudură sunt uniform dense, cu suprafață superbă, fără decupări, fisuri sau suflare, etc.

2. Secțiunile sunt plate, fără margini ascuțite, colțuri ascuțite sau bavuri etc.

3.Toleranta neidentificata este implementata conform gradului M (GB/T 1804-2000).

4.Fără semn pentru un unghi drept.

5. Tratamentul de suprafață se face în funcție de cerințele clientului.

Spre deosebire de montarea tradițională la sol, soluția de montare pe acoperiș crește efectiv rata de utilizare a energiei solare. Sistemul de montare cu cârlig pentru acoperiș cu țiglă de la Topfencesolar este folosit popular în stațiile solare rezidențiale și comerciale. Soluția utilizând o formă specială de cârlig proiectată pe baza acoperișului de țiglă, instalând-o pe grinda de lemn de acoperiș, forma de îndoire a corpului cârligului este 100% lipire non-touch pe acoperiș fără deteriorarea țiglelor. Și acest design ar putea păstra acoperișul original în siguranță, fără pătrundere pe acoperiș și ar putea reduce riscul minim de scurgere de apă.

Material:

Sistemele de montare pentru cârlig pentru acoperiș cu țiglă Topfencesolar sunt compuse în principal din oțel inoxidabil, păstrăm calitatea înaltă și durabilă pe termen lung, cu peste 25 de ani de utilizare. Materialul este oțel inoxidabil SUS304. Și combinarea sistemului folosind șine de aluminiu Al6005-T5 pentru a susține puternic panourile solare pe acoperiș.

Tratamentul de suprafață al șinei pentru acest cârlig: Aluminiu cu tratare a suprafeței de anodizare ≥15μm.

Performanță: menținerea structurilor din aluminiu excelentă anticorozivă în diferite aplicații de religie și chiar și în medii climatice complicate.

Certificate: cârligul Topfencessolar respectă SGS/CE/TUV și calitatea producției îndeplinește standardul SGS.

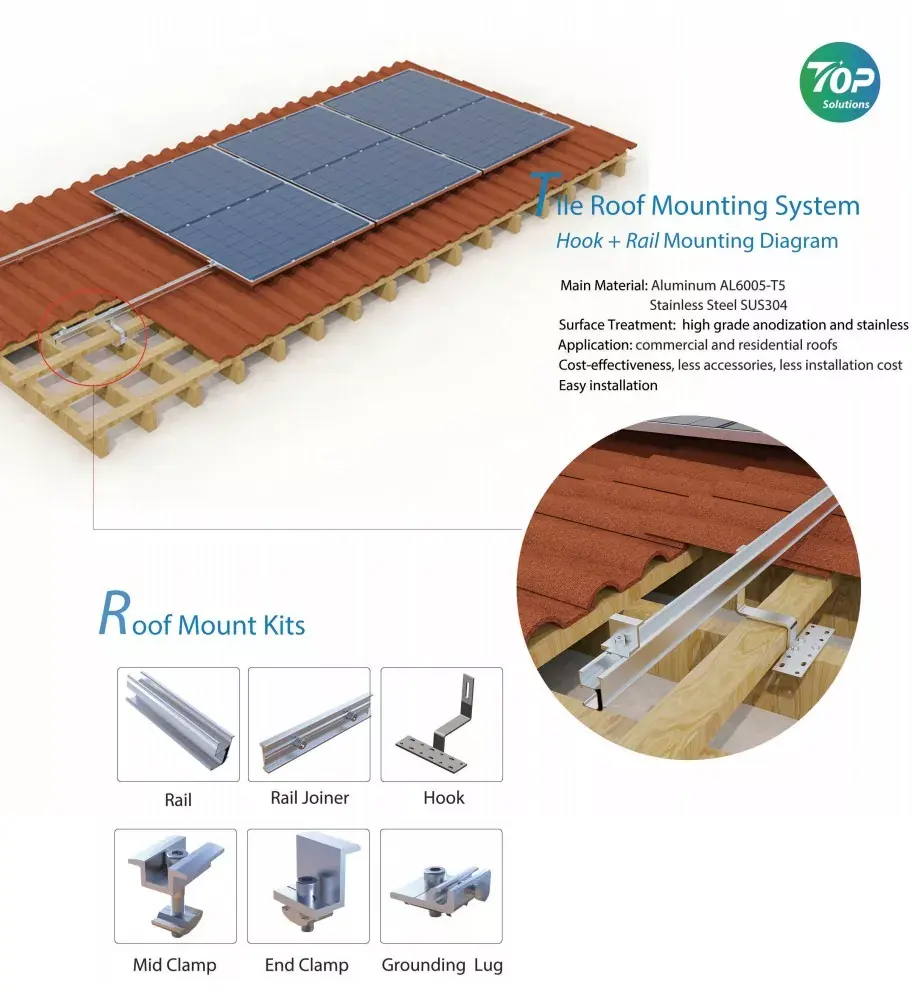

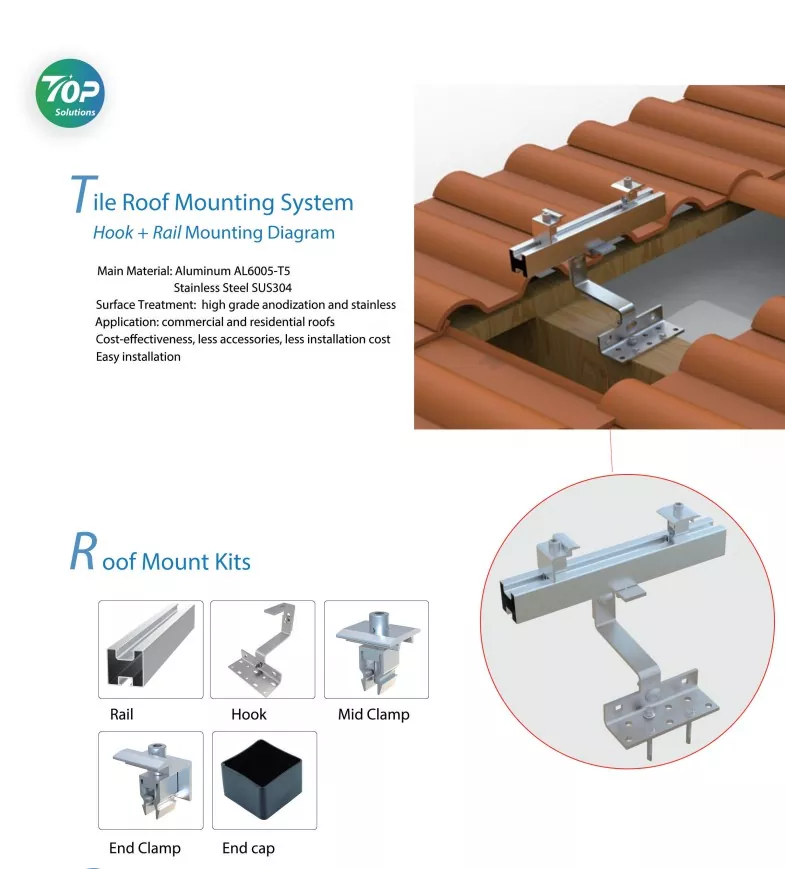

Componentele cârligelor de acoperiș cu țiglă:

Intermitent: cauciuc

Braț cârlig: oțel SUS304

Elemente de fixare: șuruburi/ știft autofiletant

Cleme de șină: clemă de mijloc/ clemă de capăt

Beneficii:

Beneficiile acestei instalări rapide de cârlige de acoperiș Topfencesolar sunt că se instalează rapid cu cel mai mic cost și face modificări minime la structura originală a acoperișului. Deci, acest sistem de montare cu cârlig are un atractiv estetic ridicat pentru a se integra cu acoperișul.

De asemenea, avem opțiuni de culoare neagră, care sunt și ele renumite pe piața europeană.

Aplicația se potrivește sistemului de montare pe acoperiș cu țiglă al panoului solar. Modelul de detaliu include suporturi de montare pentru cârlige pentru acoperiș cu țiglă solară + montare șine din aluminiu.

Etape de instalare:

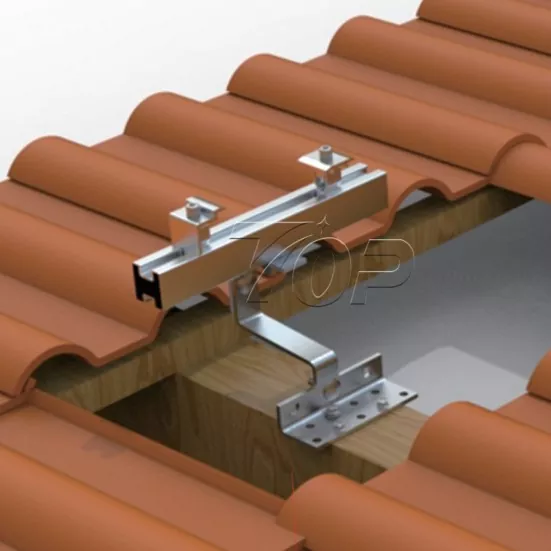

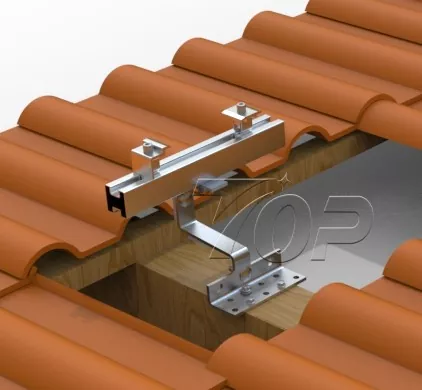

Primul pas: Structura completă a sistemului de pe acoperișul din țiglă este prin utilizarea șuruburilor sau șuruburilor, fixați cârligul șinei pe grinda de lemn a acoperișului.

Al doilea pas: Montarea șinelor de aluminiu Topfencesolar pe cârlige, diferite șine să fie conectate împreună cu conectori de șine.

Al treilea pas: Odată ce toate cârligele de acoperiș sunt gata și șinele de aluminiu fixate pe el, pregătiți montarea panourilor solare. Înainte de a monta panourile fotovoltaice, confirmați configurația panoului cu echipa de ingineri Topfencesolar pentru a finaliza instalația de orientare verticală sau peisagistică. Apoi puneți panouri fotovoltaice în 1 rwo cu 4-14 sau mai multe panouri câte un set, sau două panouri pe un rând, 4-20 unități de panouri solare într-o coloană pe șine. Cantitatea de panouri pentru rânduri și coloane în funcție de dimensiunea acoperișului și de partea cu fața la soare. Despre detaliile profesionale despre modul de proiectare a panourilor solare pe acoperișul dvs. și ce putere de putere ar putea instala acoperișul dvs. pe acoperiș, le puteți consulta de la echipa de ingineri energetici TOPrfence.

Al patrulea pas: Conectarea panourilor solare pe șinele de aluminiu cu Topfencesolar Mid-clmaps și sfârșitul cu End-clmaps pentru a asigura securitatea acestor panouri solare pe acoperișurile de țiglă.

Factorii influențează proiectarea structurii și montarea panoului solar:

1. Dimensiunea acoperișului - decide capacitatea de putere cât de mare ați putea instala pe clădirea dvs.

2. Tipul de acoperiș: diferite tipuri de acoperiș au soluții de montare diferite. Acoperișul din țiglă înclinată alegerea cârligelor cu șine este una dintre cele mai bune soluții, costuri reduse, rezistență ridicată a suportului panoului solar și structură ușoară bună pentru securitatea încărcării cu greutatea acoperișului. Dar, ca și acoperișul metalic, sau acoperișul din beton, trebuie să alegeți picioare L + structură șină sau sisteme de balast, etc. Vă rugăm să consultați echipa de ingineri Topfencesolar.

3. Dimensiunea panourilor solare și capacitatea de putere a fiecărui panou. Este legat de sarcina cu greutatea structurii.

4. Viteza vântului. Structura sistemului de montare a cârligului de țiglă pentru acoperiș trebuie să fie suficient de rezistentă pentru a rezista la vânt de la 2m/s la 70m/s (viteza medie a vântului numărată cu 3 sconds standard).

5. Materialul structurii: în prezent, oțelul și aluminiul sunt cele mai frecvente și faimoase utilizate în structurile de montaj, pentru structura acoperișului trebuie să alegeți materialul ușor, așa că mergeți la Almuminun este cea mai bună opțiune. De la Topfencesolar, solarul Aluminium Al6005-T5 este mai degrabă de calitate superioară decât pe piață.

Avantaje

1. Cârligele de acoperiș cu țiglă înclinată proiectate Topfencessolar pentru sistemul de montare solară sunt cu un design ușor de montat, mai puține suporturi, instalare rapidă.

2. Seturile noastre de cârlige pentru acoperiș au un proces de anodizare de înaltă calitate și un tratament de suprafață inoxidabil. Sprijin pentru utilizarea pe termen lung.

3. Designul optimizat cu mai puține accesorii este un cost mai mic. Pe site-uri au nevoie doar de mai puțină muncă de instalare pentru a reduce costurile de instalare.

4.Topfencesolar are o serie de opțiuni de cârlige de diferite tipuri, care pot fi adaptate pentru satisfacerea diferitelor acoperișuri din țiglă și pentru a acoperi Germania, Polonia, Austria, Spania sau Japonia, Indonezia, etc.

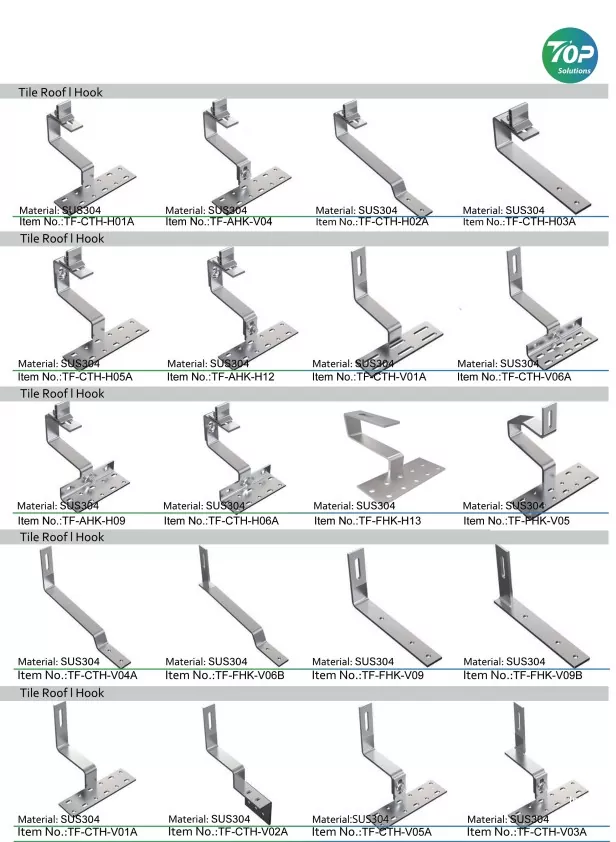

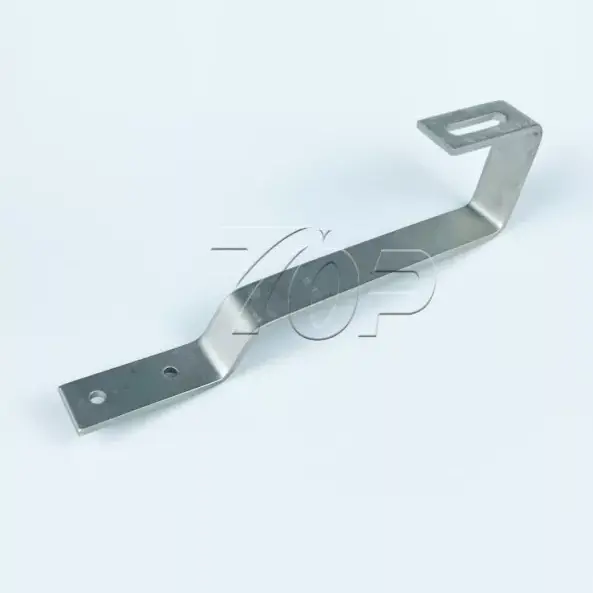

Mai multe opțiuni de diferite forme și tipuri de cârlige:
