Sine de montare panouri solare din aluminiu

Șinele de montare pentru panouri solare din aluminiu TF-RL-B48 sunt proiectate pentru acoperișuri, sunt de obicei utilizate pentru instalarea în cazul în care există o cerință ridicată de rezistență a structurii. Designul profilului șinei este mai puternic și mai gros decât șinele de acoperiș obișnuite de pe piață, ar putea fi aplicate în unele proiecte cu viteză puternică a vântului de până la 60 m/s.

FIȘA CU DATE

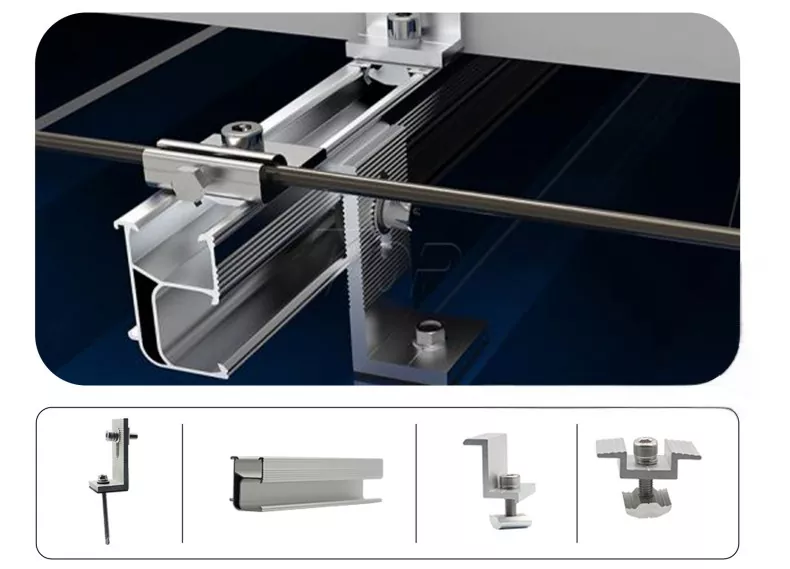

Șinele TF-RL-B48 PV au fost populare datorită designului său special, proiectat cu fantă în spatele profilului, astfel încât conectorul șinei poate fi instalat în spatele șinei, ceea ce nu va afecta instalarea picioarelor L sau a cârligului de acoperiș cu țiglă.

În acest fel, echipa de instalare nu trebuie să-și facă griji cu privire la problema Interferenței, economisind timpul de instalare.

Grosimea stratului de anodizare a șinelor noastre de montare a panoului solar din aluminiu este mai mare de 10μm, cu aspect bun și rezistență puternică la coroziune. Ceea ce le face potrivite pentru utilizare în aer liber în diferite climate. (cerințe diferite pentru stratul de anodizare pot fi, de asemenea, personalizate)

Greutatea șinelor de montare solară din aluminiu este ușoară, ușor de manevrat și instalat, ceea ce va economisi costul forței de muncă și va sprijini instalarea flexibilă.

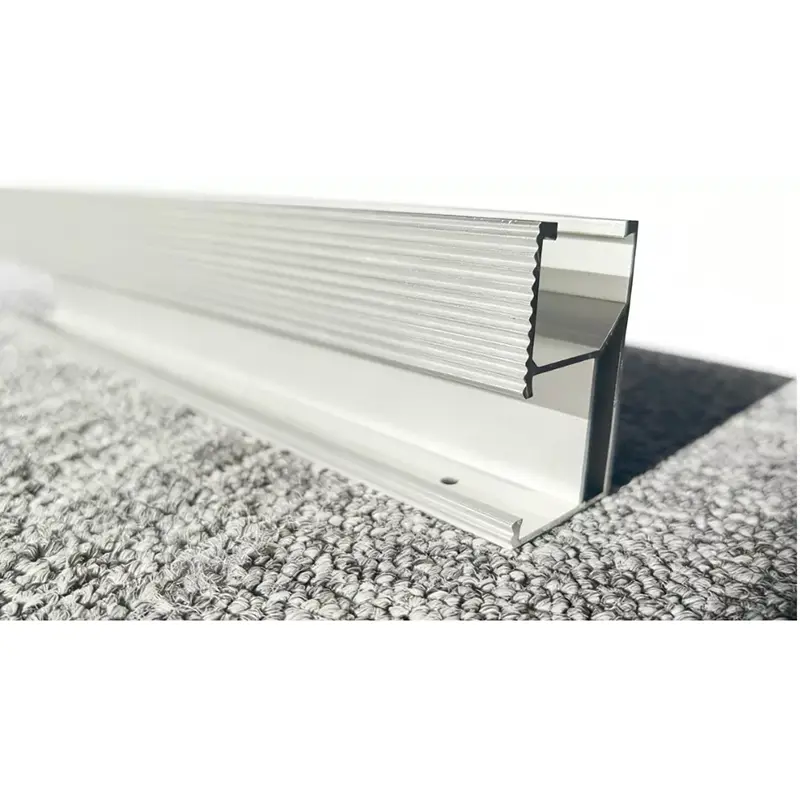

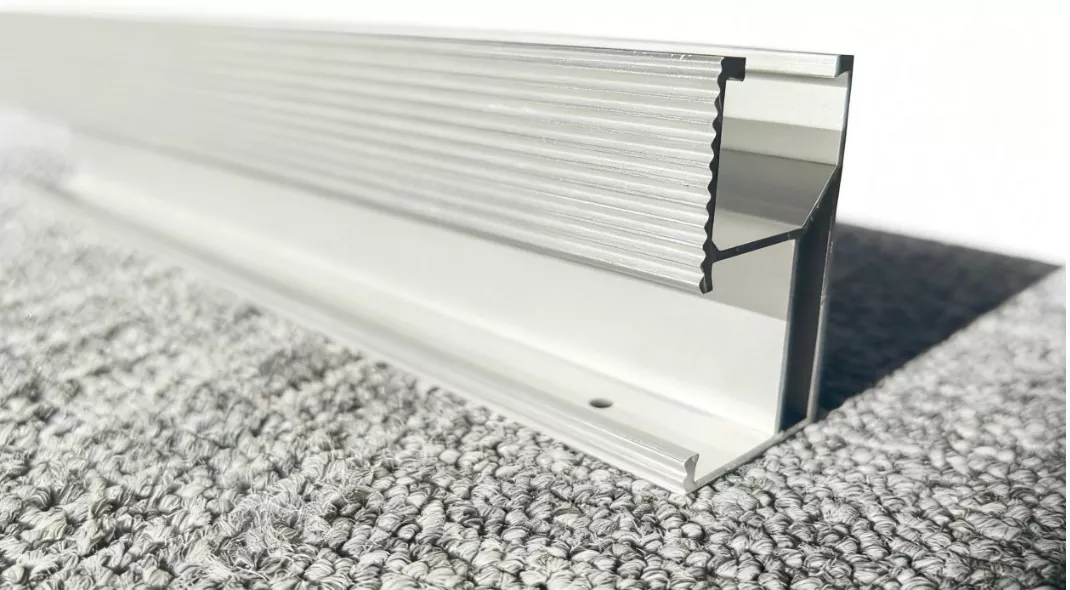

Partea frontală a șinei de acoperiș are dungi, care pot crește stabilitatea accesoriilor Roof Hook sau L Feet pentru a se potrivi perfect cu acesta.

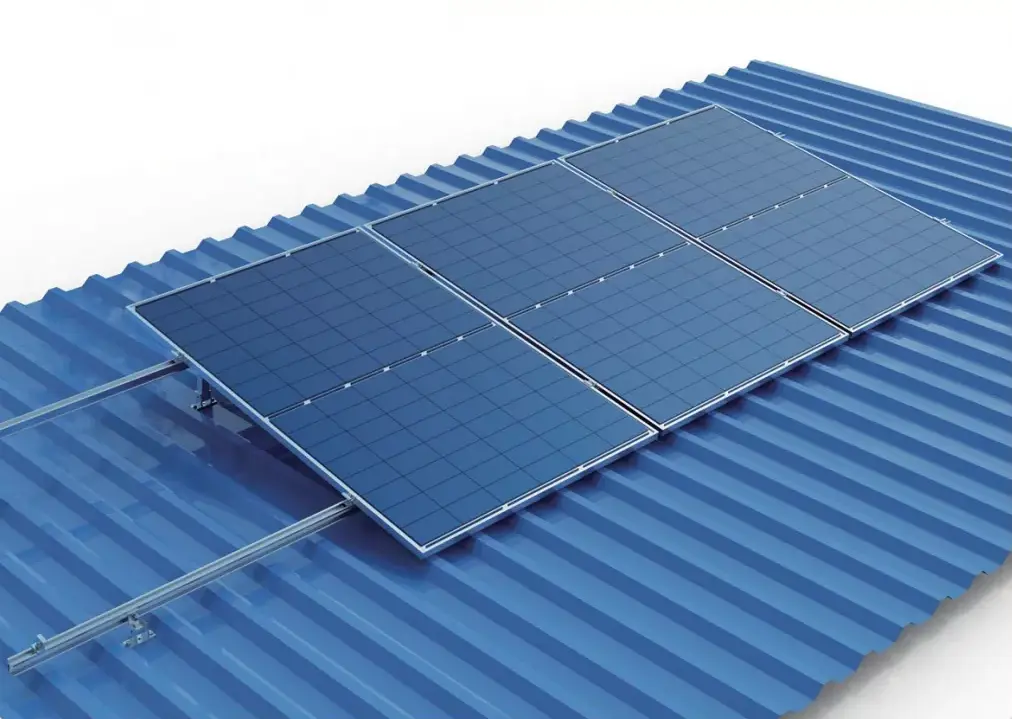

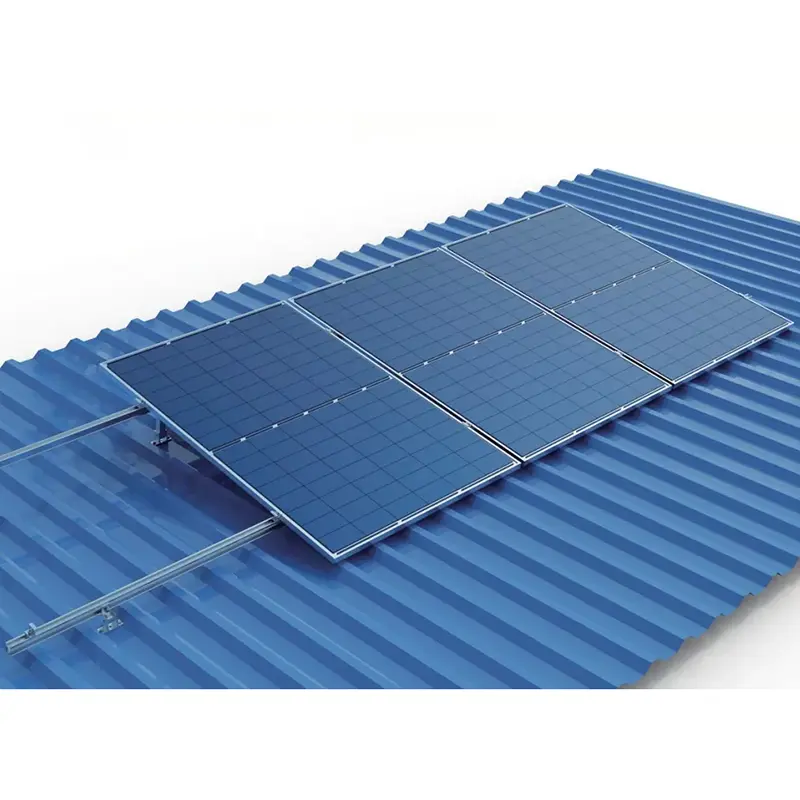

Structura de montare pentru acoperiș metalic, inclusiv: picior L, șină solară, clemă de capăt, clemă de mijloc etc.

Există culori argintiu și negru disponibile, iar lungimea poate fi personalizată conform cererii proiectului.

Cantitatea fiecărui articol poate fi ajustată în funcție de cerințe

Care sunt kiturile complete de montare ale acestui sistem de rafturi solare?

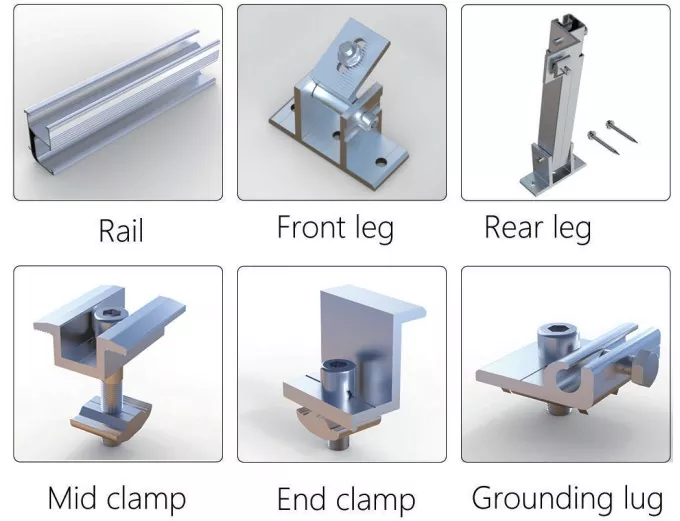

Seturile întregi conțin în principal șine, picior din față, picior din spate și cleme, cum ar fi clemă de mijloc, clemă de capăt și ureche de împământare etc.

Cum se instalează șine pe acoperiș?

1. Măsurați dimensiunea acoperișului pentru a verifica cantitatea șinelor de montare a panourilor solare din aluminiu.

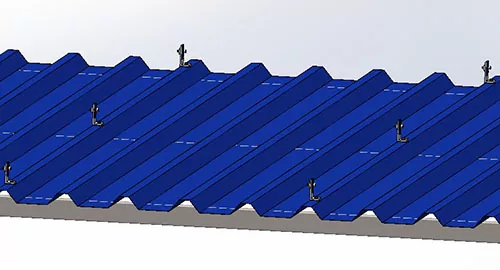

2. Instalați baza de susținere a șinei. De exemplu, mai jos tipul de soluție L Feet, montarea seturi de picioare L mai întâi pe acoperișul pozițional.

3. Șine de alunecare între picioarele L de aceeași linie, fixându-se cu șurubul cu fantă în T de pe picioarele L. Șinele vor fi conectate prin conectori șinelor, ca în figurile de mai jos.

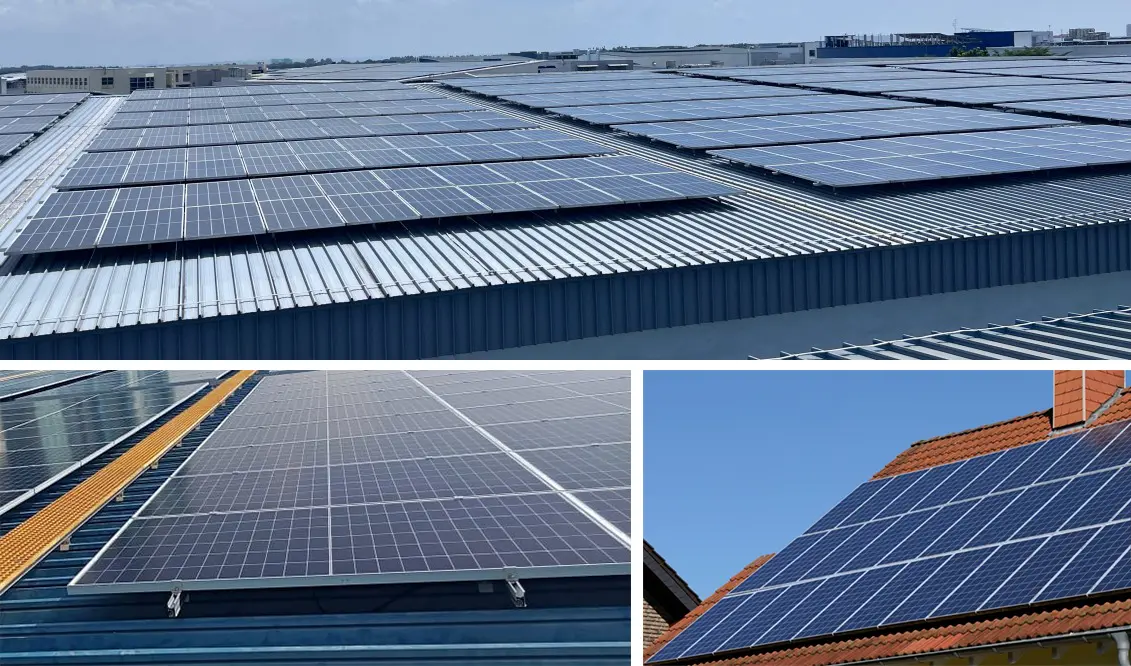

Cazul Proiectului
