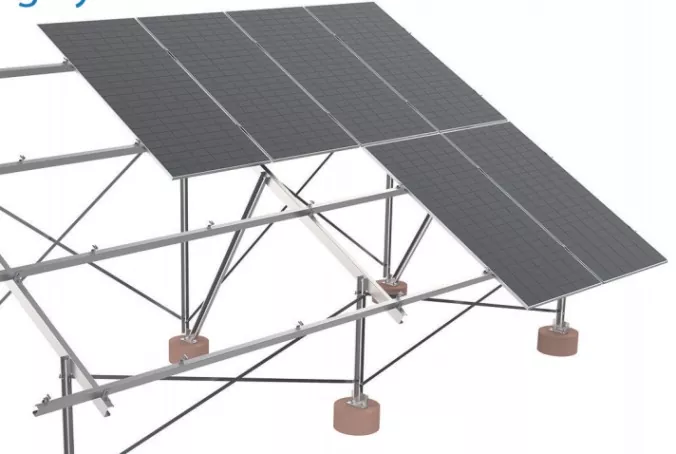

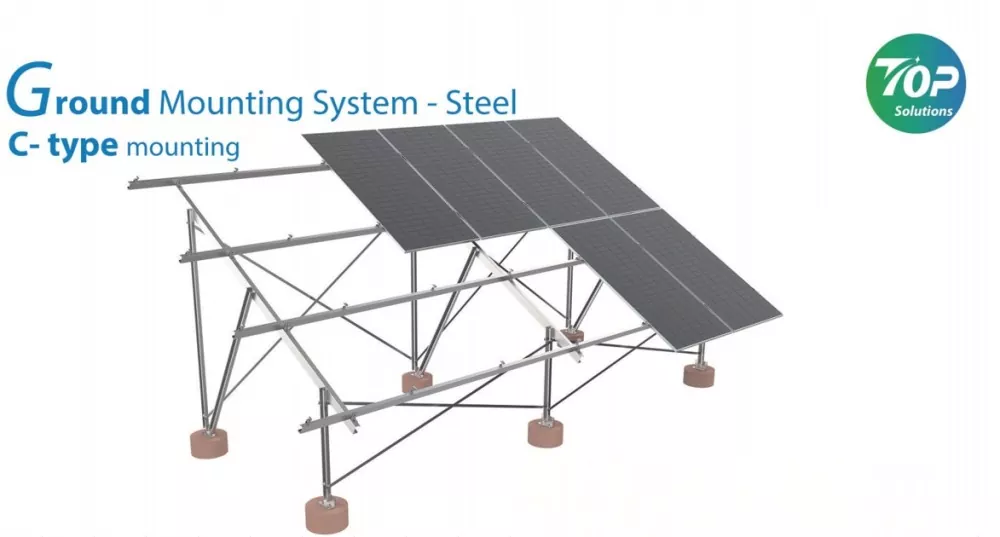

Rack montat la sol pentru panouri solare

Pentru a obține un suport solar de înaltă rezistență și ușoară pentru sistemul dvs. de sol, puteți contacta Topfencesolar și ne permiteți să vă fim furnizorii acestui suport de montare la sol în formă de C pentru panouri solare.

Acest sistem de montare la sol de înaltă calitate va reduce greutatea întregului sistem de suport, inclusiv panourile solare, asigurând în același timp o capacitate de transport suficientă. Suporturile sale mai ușoare sunt foarte convenabile de transportat în timpul transportului și instalării. Celălalt avans bun este că reduce cerințele portante ale fundației.

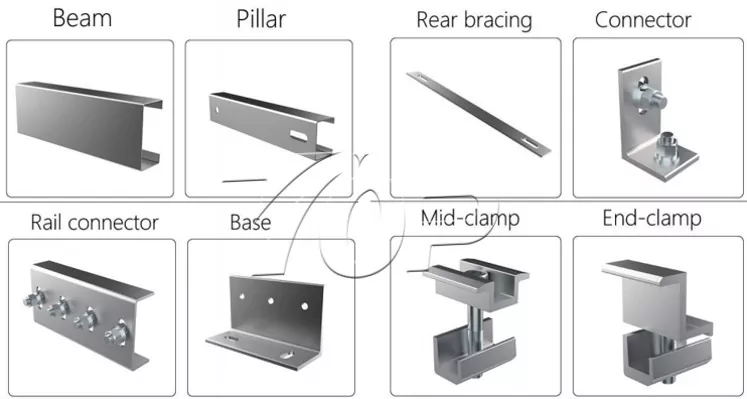

Componente:

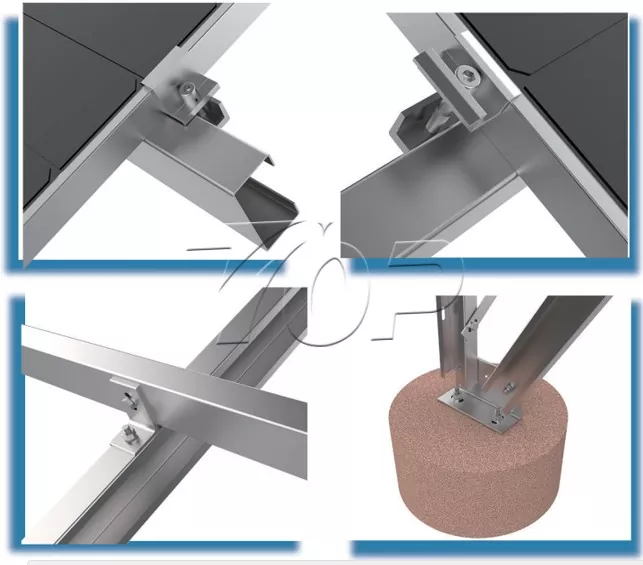

Detaliile componente ale conexiunii structurii

Etape de instalare:

1 Pregătirea pentru instalare

Verificarea șantierului: Verificați planeitatea solului și tipul de sol (se recomandă șuruburi de ancorare sau fundații din beton).

2 Procedura de instalare

Fixarea fundației:

Dacă se folosesc baze de beton: turnați piloni de beton cu o adâncime de cel puțin 80 cm și introduceți șuruburi de bază de susținere.

Dacă utilizați șuruburi de ancorare (recomandat): Înșurubați șuruburile în pământ până la adâncimea de proiectare (de obicei 1,2-2 m).

Ansamblu suport:

Fixați coloana de oțel în formă de C vertical pe fundație și strângeți-o cu șuruburi.

Instalați grinzi transversale de susținere și bretele diagonale pentru a vă asigura că structura panoului solar de montare la sol este la nivel (calibrați folosind un nivel).

Instalați panouri solare:

Panourile solare de pământ sunt așezate pe fascicul și fixate cu dispozitiv de prindere din aliaj de aluminiu pentru a asigura o distanță uniformă (distanță recomandată ≥10cm pentru disiparea căldurii).

Avantaje:

Material de înaltă rezistență: oțelul galvanizat la cald (HDG) sau aluminiul anodizat oferă o rezistență excelentă la coroziune și o rezistență structurală cu o durată de viață de peste 25 de ani.

Design modular: suportul de montare la sol pentru panoul solar acceptă asamblarea și reglarea rapidă, compatibil cu o varietate de dimensiuni de panouri solare.

Rezistența la vânt: Prin designul structural optimizat al rackului solar și prin fixarea fundației, acesta poate rezista vitezei vântului peste 60 m/s, potrivit pentru zonele cu presiune mare a vântului.

Unghi de instalare flexibil: acceptă unghiul de înclinare fix (15°-60°) sau reglarea sezonieră a unghiului pentru a maximiza eficiența generării de energie.

Întreținere redusă: nu este nevoie de fundație de beton, reduce poluarea construcției, costuri reduse de întreținere.
