Cum să alegeți cârligul de acoperiș solar potrivit în funcție de tipul de țiglă: un ghid bazat pe inginerie pentru instalatorii solari, contractorii EPC și echipele de achiziții

De ce alegerea cârligului pentru acoperiș solar este o decizie inginerească critică

Selectarea corectăcârlig de acoperiș solarpentru a Sistem de montaj solar pentru acoperis din tiglanu este o decizie minoră de hardware - determină direct stabilitatea structurală, integritatea impermeabilă, eficiența instalării și fiabilitatea pe termen lung a activelor. În proiectele comerciale și industriale de acoperișuri, o potrivire prostcarlig de acoperis pentru montaj solar acoperis tiglapoate duce la crăparea plăcilor, pătrunderea apei, eșecul ridicării sub încărcăturile vântului și reprelucrarea costisitoare care afectează termenele proiectului și expunerea la garanție.

Spre deosebire de acoperișurile metalice sau acoperișurile plate din beton, acoperișurile de țiglă variază semnificativ în ceea ce privește geometria, grosimea, fragilitatea, comportamentul de transfer al sarcinii și constrângerile de instalare. O abordare universală cu cârlig este defectuoasă din punct de vedere tehnic. Metoda corectă necesită potrivirea geometriei cârligului, reglarea înălțimii, designul plăcii de bază și calitatea materialului cu tipul specific de țiglă și structura de căpriori de sub acesta.

Acest ghid tehnic oferă un cadru structurat pentru alegerea corectăcârlig de acoperiș solarpe baza tipului de plăci. Acesta integrează mecanica acoperișului, considerațiile de sarcină structurală, performanța materialului și realitățile practice de instalare. Obiectivul este de a sprijini echipele de inginerie, managerii de achiziții și integratorii de sisteme de montare solară în luarea deciziilor bazate pe date care reduc riscurile și îmbunătățesc profitabilitatea proiectului.

1. De ce alegerea cârligului pentru acoperiș solar este o decizie structurală, nu doar o alegere a componentelor

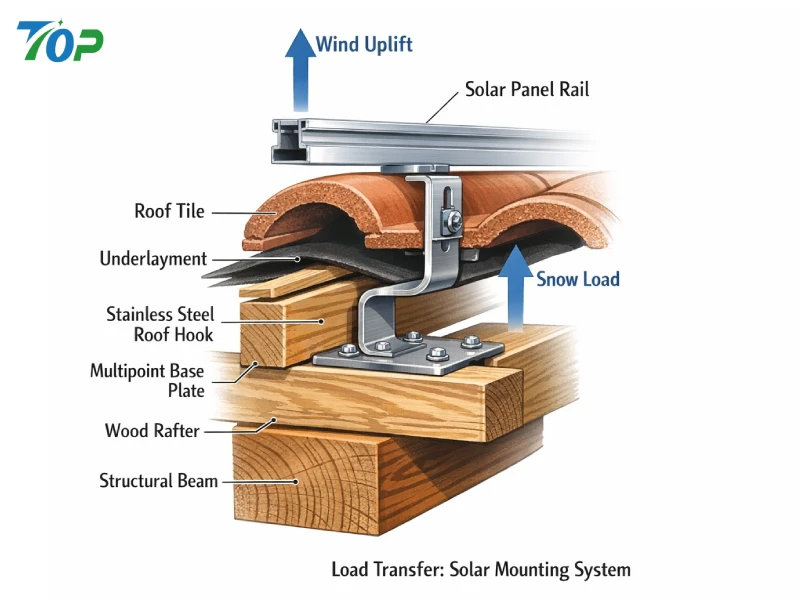

Într-o instalație solară de țiglă, cârligul de acoperiș servește ca interfață structurală principală între șina de montare fotovoltaică și căpriorii portanti ale clădirii. Calea de încărcare este următoarea:

• Modul solar → șină de montare → cârlig de acoperiș → căprior structural → structura clădirii

Tigla în sine estenuun element portant structural. Majoritatea plăcilor de lut, beton și ardezie sunt proiectate în primul rând pentru rezistența la intemperii, nu pentru sarcini mecanice concentrate. Când amontaj solar pentru acoperis din tiglasistemul este instalat, cârligul trebuie să transfere sarcinile direct în căpriori evitând în același timp stresul excesiv asupra plăcilor din jur.

Din punct de vedere ingineresc, cârligul trebuie să reziste:

• Sarcină moartă (module + șine + hardware de montare)
• Ridicarea vântului și sarcinile de aspirație
• Încărcături de zăpadă (unde este cazul)
• Tensiuni de dilatare termică
• Oboseală dinamică peste 25 de ani

Standardele structurale internaționale, cum ar fi ASCE 7 (Societatea Americană a Inginerilor Civili, 2022) subliniază că sistemele solare de pe acoperiș trebuie evaluate pentru sarcinile vântului luând în considerare înălțimea clădirii, categoria de expunere și viteza vântului local. Prin urmare, cârligele de acoperiș trebuie selectate cu o capacitate portantă suficientă și cu date de performanță testate.

Ignorarea acestor realități structurale crește riscul de:

• Crăparea plăcilor din cauza concentrării sarcinii punctuale
• Deformarea cârligului sub ridicare
• Extragere a elementelor de fixare din căpriori subdimensionate
• Intrarea apei din cauza degajării necorespunzătoare a plăcilor

Prin urmare, selectând acârlig de acoperiș din oțel inoxidabilnu este vorba doar despre rezistența la coroziune, ci despre asigurarea compatibilității structurale cu sistemul de acoperiș.

2. Înțelegerea tipurilor comune de acoperiș din țiglă utilizate în proiectele solare

Geometriile diferitelor plăci necesită fundamental diferitecârlig de acoperiș solarconfiguratii. Mai jos este o defalcare tehnică a tipurilor comune de acoperiș din țiglă întâlnite în proiectele solare rezidențiale, comerciale și industriale ușoare.

2.1 Acoperiș plat din țiglă de beton

Plăcile plate de beton sunt utilizate pe scară largă în Europa, Australia și părți ale Asiei. Acestea variază de obicei între 10-15 mm în grosime și au profile de blocare suprapuse.

Caracteristici structurale:

• Rezistență la compresiune relativ mare
• fragilitate moderată
• Profil uniform de suprafață plană
• Spațiere verticală fixă ​​a plăcilor

Înmontaj solar pentru acoperis plat din tiglaaplicații, principala provocare de proiectare este asigurarea unui spațiu suficient între brațul cârligului și partea inferioară a plăcii. Dacă înălțimea cârligului este insuficientă, țigla se va sprijini direct pe cârlig, creând puncte de stres concentrate.

Considerații recomandate:

• Cârlig de acoperiș cu înălțime reglabilă
• Placă de bază largă pentru ancorarea căpriorii
• Distanță de minim 3–5 mm pentru plăci

2.2 Acoperiș din țiglă curbată spaniolă / romană

Placile spaniole sau romane au un profil ondulat cu curbe convexe și concave alternative. Aceste plăci sunt comune în climatele mediteraneene și în clădirile rezidențiale de lux.

Provocări de inginerie:

• Contact cu suprafață neplană
• Înălțime variabilă a plăcilor
• Spațiu de instalare limitat între curbe
• Risc mai mare de rupere în timpul ridicării

Pentrumontaj solar pentru acoperiș din țiglă spaniolă, un cârlig plat standard este adesea nepotrivit. Cârligul trebuie să aibă:

• Interval extins de reglare verticală
• Brațul superior îngust pentru a se potrivi sub țiglă curbată
• Offset lateral optimizat pentru a se alinia cu capriorul

Nepotrivirea geometriei curburii duce adesea la așezare necorespunzătoare și la expunerea la calea apei.

2.3 Acoperiș din țiglă de ardezie

Ardezia este un material de acoperiș din piatră naturală cunoscut pentru durabilitate și estetică, dar este extrem de fragil la încărcare punctuală.

Considerații cheie:

• Toleranță scăzută la solicitarea de foraj
• Grosimea plăcilor subțiri
• Cost ridicat de înlocuire

Înmontaj solar pentru acoperiș de ardeziesunt adesea necesare instalații, cârlige ultra-subțiri sau sisteme specializate de bliț. Ridicarea necorespunzătoare a plăcilor de ardezie poate provoca microfracturi invizibile care se propagă ulterior sub ciclul termic.

Deoarece ardezia are o rezistență minimă la încovoiere, alinierea plăcii de bază trebuie să fie precisă pentru a evita transferul cuplului pe suprafața plăcii.

2.4 Acoperiș din țiglă de lut

Placile de lut sunt ușoare, dar foarte fragile. Ele prezintă o rezistență bună la intemperii, dar o rezistență structurală limitată la sarcina concentrată.

Riscuri comune însisteme de montare solara pentru acoperis din tiglautilizarea plăcilor de lut includ:

• Crăpare din cauza strângerii excesive
• Pătrunderea apei dacă plăcile nu sunt așezate corect
• Distanța neuniformă a plăcilor care afectează amplasarea cârligului

Un reglabilcârlig de acoperiș pentru acoperiș de țiglăcu brațul inferior întărit și un spațiu precis al plăcilor este esențial.

2.5 Acoperiș cu șindrilă de asfalt (referință comparativă)

Deși nu este un sistem de țiglă, șindrila de asfalt este adesea comparată cu acoperișurile din țiglă. În aplicațiile cu șindrilă, picioarele în L cu tabliu sunt de obicei folosite în locul cârligelor tradiționale de țiglă.

Această distincție este critică. Încercarea de a utiliza cârlige de acoperiș cu țiglă pe sistemele de șindrilă – sau invers – compromite integritatea hidroizolației și încalcă practicile standard de instalare (International Code Council, 2021).

3. Criterii de bază de inginerie pentru selectarea cârligului corect pentru acoperiș solar

La alegerea unuiProducator de carlige pentru acoperis solarsau evaluarea modelelor de cârlig, echipele de achiziții și inginerie ar trebui să evalueze următoarele cinci dimensiuni tehnice.

3.1 Înălțimea cârligului și intervalul reglabil

Grosimea plăcilor și înălțimea de suprapunere variază în funcție de producător și de regiune. Un cârlig nereglabil riscă un spațiu liber suficient sau un spațiu excesiv care compromite transferul sarcinii.

Cea mai bună practică:

• Ajustare verticală ≥ 30–50 mm
• Spațiu liber pentru a preveni comprimarea directă a plăcilor
• Compatibilitate cu sistemele common rail

Ajustabilitatea îmbunătățește flexibilitatea câmpului și reduce nevoia de inventare SKU multiple.

3.2 Proiectarea plăcii de bază și distribuția sarcinii

Placa de bază ancorează cârligul de căpriori. O bază îngustă sau subțire mărește concentrarea tensiunilor de fixare și reduce rezistența la tragere.

Conform cercetării privind elementele de fixare structurale (American Wood Council, 2018), capacitatea de retragere depinde de adâncimea de încorporare și de densitatea lemnului. Prin urmare:

• Grosimea plăcii de bază ≥ 4–5 mm oțel inoxidabil
• Cel puțin două elemente de fixare structurale
• Respectarea distanței la margine

3.3 Calitatea materialului și rezistența la coroziune

Cele mai premiumcârlige de acoperiș din oțel inoxidabilutilizați SUS304 sau SUS316.

• SUS304: Potrivit pentru medii interioare
• SUS316: Recomandat pentru regiunile de coastă sau cu salinitate ridicată

Coroziunea reduce rezistența în secțiune transversală în timp. Pentru sistemele cu durată de viață de 25 de ani, selecția materialului trebuie să corespundă categoriei de expunere la mediu (ISO 9223).

3.4 Integrare impermeabilă

Ridicarea plăcilor creează expunerea temporară a stratului de bază. Reașezarea necorespunzătoare sau lipsa intermitentului crește riscul de scurgere.

Cea mai bună practică:

• Tampoane de etanșare EPDM
• Intermitent compatibil acolo unde este necesar
• Tăierea plăcilor în loc de forță excesivă

3.5 Compatibilitate cu aspectul căpriorii

Amplasarea cârligului este limitată de distanța dintre capriori, de obicei 400–600 mm. Dacă geometria cârligului nu permite decalajul lateral, instalarea devine ineficientă și compromisă structural.

Avansatcârlig de acoperiș solardesenele încorporează ajustabilitate laterală pentru a se alinia cu elementele structurale fără a tensiona plăcile.

4. Analiza riscurilor: consecințele selecției incorecte a cârligului de acoperiș

Nepotrivitmontaj solar acoperis tiglaselecția componentelor crește:

• Timp de instalare cu 15-30%
• Deșeuri materiale din cauza plăcilor sparte
• Expunerea la garanție pentru reclamații privind scurgerile
• Răspunderea structurală în cazul evenimentelor de ridicare a vântului

Defecțiunile induse de vânt au fost documentate în sistemele solare de pe acoperiș, unde au fost utilizate metode de atașare inadecvate (Kopp et al., 2012). În timp ce modulele primesc adesea o atenție primordială, hardware-ul atașat determină frecvent capacitatea de supraviețuire a sistemului.

Pentru echipele de achiziții, costul total instalat trebuie să includă reducerea riscurilor, nu doar prețul unitar al hardware-ului.

5. Considerații strategice privind achizițiile pentru proiecte comerciale

Pentru proiecte comerciale cu mai multe locații, standardizarea amontaj solar pentru acoperis din tiglasoluția îmbunătățește:

• Controlul stocurilor
• Eficiența instruirii la instalare
• Consecvența asigurării calității
• Previzibilitatea întreținerii pe termen lung

Cu toate acestea, standardizarea nu trebuie să depășească compatibilitatea de inginerie. Abordarea corectă este de a selecta un producător capabil să:

• Furnizarea rapoartelor de testare structurală
• Oferă modele de cârlige reglabile
• Sprijinirea personalizării pentru geometrii unice de plăci
• Oferă consistență în loturi pentru comenzi mari

În mediile de achiziții cu volum mare, selectarea corectăProducator de carlige pentru acoperis solardevine mai degrabă o decizie de parteneriat strategic decât o achiziție tranzacțională.

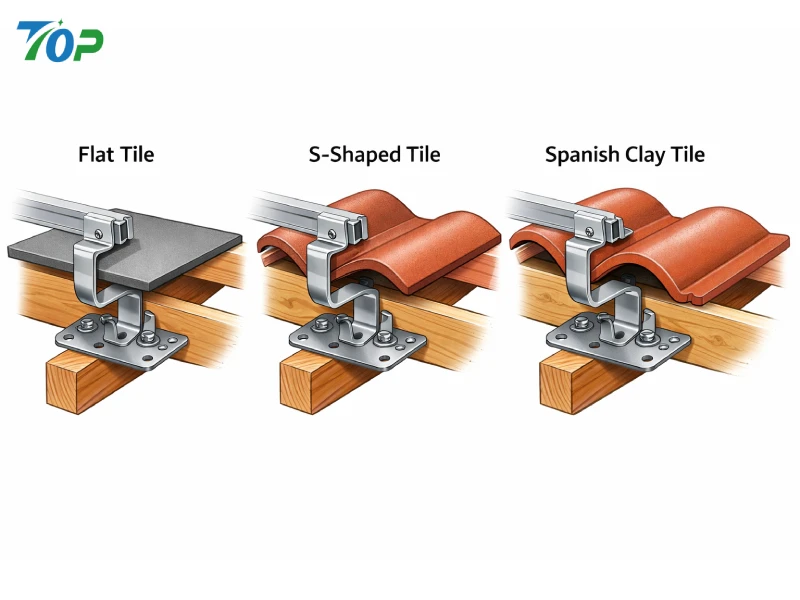

6. Matricea de selecție a cârligului de acoperiș solar după tipul de țiglă

Pentru echipele de inginerie care gestionează mai multemontaj solar acoperis tiglaproiecte din regiuni, un instrument de comparare structurat îmbunătățește semnificativ eficiența luării deciziilor. În loc să selectați acârlig de acoperiș solarBazându-se exclusiv pe aspect sau preț, selecția trebuie să ia în considerare compatibilitatea geometriei, comportamentul de transfer al sarcinii, expunerea la mediu și toleranța la instalare.

Matricea de mai jos oferă un cadru de referință practic pentru potrivirea tipurilor de cârlige cu categoriile de țigle de acoperiș. Validarea finală a ingineriei ar trebui să ia în considerare întotdeauna calculele structurale specifice amplasamentului, în conformitate cu codurile locale de construcție.

Tip țiglă	Configurație recomandată a cârligului	Cerință de ajustare	Grad material	Nivel de risc de instalare	Note de inginerie
Placi de beton plat	Cârlig plat reglabil standard	Reglare verticală de 30–50 mm	SUS304 (intern) / SUS316 (de coastă)	Mediu	Asigurați un spațiu liber pentru plăci ≥3 mm pentru a preveni stresul de compresie
Placă curbată spaniolă / romană	Cârlig reglabil extins cu braț îngust	50 mm + interval vertical	SUS304 / SUS316	Ridicat	Necesită brațul superior compatibil cu curbura și decalajul lateral
Tigla de ardezie	Cârlig ultra-subțire sau sistem de fulger integrat	Înălțime minimă, aliniere precisă	SUS316 preferat	Foarte sus	Evitați încărcarea punctuală pe ardezie; luați în considerare integrarea intermitentă
Tigla de lut	Cârlig întărit reglabil pentru brațul inferior	30–40 mm	SUS304 / SUS316	Ridicat	Preveniți strângerea excesivă; menținerea uniformă a plăcii

Această matrice de selecție demonstrează că nu există un universalcârlig de acoperiș pentru acoperiș de țiglăaplicatii. Fiecare configurație trebuie să corespundă geometriei plăcilor și comportamentului structural.

7. Considerații tehnice detaliate pe categorii de plăci

7.1 Acoperiș plat din țiglă de beton: Stabilitate structurală cu spațiu controlat

Sistemele de țiglă plană sunt relativ ușor de instalat în comparație cu acoperișurile curbate sau din ardezie. Cu toate acestea, selectarea necorespunzătoare a înălțimii cârligului poate genera în continuare compresia plăcilor sau instabilitatea ridicării.

Domenii cheie de interes pentru inginerie:

• Grosimea brațului cârligului este suficientă pentru a rezista la îndoire sub ridicarea vântului
• Lățimea plăcii de bază compatibilă cu distanța standard între căpriori (400–600 mm)
• Minimum două șuruburi structurale pentru fiecare cârlig
• Respectarea cerințelor ASCE 7 pentru calculul sarcinii vântului

În zonele cu vânt puternic, forțele de ridicare pot depăși 2,0 kPa, în funcție de clasificarea zonei de acoperiș (ASCE, 2022). Prin urmare, verificarea rezistenței admisibile la extragere a elementelor de fixare este esențială atunci când selectați amontaj solar pentru acoperis plat din tigla.

7.2 Acoperiș din țiglă spaniolă/romană: gestionarea curburii și transferul sarcinii

Sistemele de plăci curbate introduc căi de încărcare asimetrice. Cârligul trebuie să facă punte între suprafețele concave și convexe ale plăcilor fără a crea concentrarea tensiunilor.

Parametri critici de proiectare:

• Toleranța la curbura brațului
• Ajustare laterală pentru alinierea capriorilor
• Înălțime verticală extinsă pentru a curăța vârfurile plăcilor
• Testare structurală în condiții de încărcare excentrică

Deoarece plăcile curbate au adesea rate de rupere mai mari în timpul instalării, alegând un reglabilcârlig de acoperiș solarreduce costurile de reluare și scurtează ciclurile de instalare.

7.3 Acoperiș cu țiglă de ardezie: inginerie de precizie și atenuare a riscurilor

Instalațiile de acoperiș din ardezie necesită cea mai înaltă disciplină inginerească. Spre deosebire de argilă sau beton, ardezia nu poate tolera impactul sau cuplul concentrat.

Pentrumontaj solar pentru acoperiș de ardeziesisteme, luați în considerare:

• Geometrie cârlig cu profil redus
• Strategie de pre-forare cu protecție impermeabilă cu membrană
• Integrare cu tabliu metalic acolo unde este permis
• Utilizarea SUS316 rezistentă la coroziune pentru a asigura durabilitatea pe termen lung

Erorile de instalare pe acoperișurile din ardezie duc frecvent la defecțiuni latente - micro-fisuri care se propagă din cauza ciclurilor de îngheț-dezgheț (International Code Council, 2021).

7.4 Acoperiș cu țiglă de lut: controlul fragilității și cuplului

Placile de argilă prezintă o rezistență scăzută la tracțiune și toleranță limitată la îndoire. Strângerea excesivă a elementelor de fixare este una dintre cele mai frecvente cauze de spargere.

Cele mai bune practici:

• Unelte de prindere cu cuplu controlat
• Tunderea uniformă a plăcilor pentru degajarea cârligului
• Design al plăcii de bază care distribuie stresul
• Inspecție vizuală după reașezarea plăcilor

Selectarea unui armatcârlig de acoperiș din oțel inoxidabilîmbunătățește fiabilitatea structurală în sistemele de acoperișuri din lut.

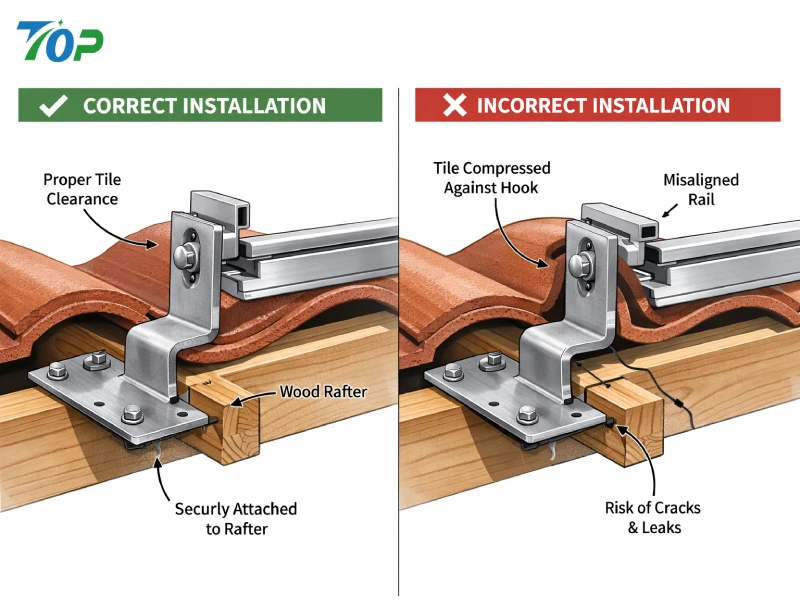

8. Greșeli frecvente de instalare care cresc riscul proiectului

Dincolo comercialmontaj solar acoperis tiglaproiecte, următoarele greșeli recurente contribuie la depășiri de costuri și la răspunderea pe termen lung:

8.1 Utilizarea unui cârlig universal pentru toate tipurile de plăci

Încercarea de standardizare folosind un singur model de cârlig duce adesea la dezaliniere și deteriorarea plăcilor. Sunt necesare soluții specifice geometriei.

8.2 Ignorarea variației zonei de încărcare a vântului

Colțurile și marginile acoperișului experimentează forțe de ridicare mai mari. Distanța cârligelor trebuie să reflecte clasificarea zonelor conform codurilor structurale.

8.3 Distanță insuficientă pentru plăci

Contactul direct țiglă la cârlig transferă sarcina în materialele fragile pentru acoperiș, crescând riscul de fractură.

8.4 Adâncime inadecvată de încorporare a elementelor de fixare

Capacitatea de extragere a elementelor de fixare depinde de adâncimea de încadrare și de densitatea lemnului (American Wood Council, 2018). Subestimarea acestor parametri reduce marjele de siguranță ale sistemului.

8.5 Nerespectarea expansiunii termice

Șinele de montare din oțel inoxidabil și aluminiu se extind la rate diferite. Proiectarea necorespunzătoare poate introduce stres pe termen lung în conexiunile cu cârlig.

9. Eficiența instalării și optimizarea costului forței de muncă

Selectarea corectăProducator de carlige pentru acoperis solarpoate influența semnificativ eficiența instalării.

Caracteristici care îmbunătățesc productivitatea câmpului:

• Componente reglabile pre-asamblate
• Documentație clară a sarcinii structurale
• Consecvența loturilor pentru comenzi mari de achiziții
• Design compatibil de interfață șină

Studiile privind productivitatea construcțiilor arată că simplificarea instalării reduce timpul de muncă cu 10-25% în sistemele repetitive (Gould & Joyce, 2014). În portofoliile mari de energie solară pe acoperiș, astfel de economii au un impact semnificativ asupra marjelor proiectului.

10. Verificare și documentare a sarcinii tehnice

Pentru dezvoltatorii solari comerciali și contractorii EPC, documentația este esențială. Un de încrederecârlig de acoperiș solarfurnizorul trebuie să furnizeze:

• Rapoarte de testare mecanică
• Certificate de material (SUS304 / SUS316)
• Date de analiză cu elemente finite (dacă sunt disponibile)
• Clasificarea rezistenței la coroziune
• Înregistrările de trasabilitate ale controlului calității

Cercetările de testare a sarcinii vântului (Kopp et al., 2012) demonstrează că integritatea atașamentului este adesea factorul limitator în performanța sistemului de acoperiș. Prin urmare, selecția cârligului trebuie validată mai degrabă prin dovezi mecanice decât prin presupuneri.

11. Analiza cost-beneficiu: dincolo de prețul unitar

Deciziile de achiziție ar trebui să ia în considerare valoarea ciclului de viață mai degrabă decât costul unitar inițial. Un preț mai miccârlig de acoperiș pentru acoperiș de țiglăcare nu are adaptabilitate sau certificare structurală poate duce la:

• Costuri mai mari de înlocuire a plăcilor
• Durată extinsă de instalare
• Litigii de asigurare după evenimente meteorologice
• Fiabilitate redusă pe termen lung

O abordare a costului total include:

• Costul materialului
• Costul muncii
• Costul reducerii riscurilor
• Expunerea la garanție
• Previzibilitatea întreținerii

Când este evaluat holistic, proiectat reglabilcârlig de acoperiș solarsistemele produc adesea o rentabilitate mai bună a investiției în portofoliile comerciale mari.

12. Cum să selectați producătorul potrivit de cârlige solare pentru acoperiș pentru proiecte la scară largă

În dezvoltarea solară pe acoperișuri comerciale și bazate pe portofoliu, selectând aProducator de carlige pentru acoperis solareste o decizie strategică de inginerie și management al riscului. Capacitatea de proiectare a producătorului, controlul producției și transparența documentației influențează direct eficiența instalării, fiabilitatea structurală și performanța activelor pe termen lung.

Dincolo de evaluarea prețului și a timpului de livrare, echipele de achiziții și de inginerie ar trebui să evalueze următoarele dimensiuni la aprovizionarecârlig de acoperiș solarsisteme pentru proiecte de montaj solar pe acoperis din tigla.

12.1 Capacitate de inginerie și validare structurală

Un producător calificat ar trebui să furnizeze date de validare mecanică care să demonstreze capacitatea portantă în condiții simulate de ridicare a vântului și de presiune în jos.

Documente cheie de solicitat:

• Rapoarte de testare a sarcinii statice
• Certificare de rezistență la tracțiune a materialului
• Documentație privind analiza cu elemente finite (FEA).
• Validarea compatibilității elementelor de fixare
• Clasificarea rezistenței la coroziune conform ISO 9223

Sistemele de atașare sunt adesea cea mai slabă verigă a instalațiilor solare de pe acoperiș. Cercetările în domeniul ingineriei eoliene confirmă că sistemele montate pe acoperiș trebuie evaluate ca ansambluri structurale integrate, mai degrabă decât componente izolate (Kopp et al., 2012). Un furnizor care nu poate furniza dovezi de testare documentate introduce un risc de proiect care poate fi evitat.

12.2 Calitatea materialului și trasabilitatea

Cele mai performantecârlige de acoperiș din oțel inoxidabilsunt fabricate din oțel inoxidabil SUS304 sau SUS316. Cu toate acestea, numai nota materialului este insuficientă; trasabilitatea și consistența sunt la fel de importante.

Pentru achizițiile la scară de portofoliu, sistemele de control al calității ar trebui să includă:

• Certificare de material la nivel de lot
• Verificarea toleranței dimensionale
• Verificări de consistență a finisajului suprafeței
• Inspecția integrității sudurii (dacă este cazul)

Coroziunea reduce aria secțiunii transversale efective și rezistența structurală în timp. Pentru regiunile de coastă sau cu umiditate ridicată, SUS316 este de obicei recomandat pentru a menține durabilitatea designului de 25 de ani.

12.3 Ajustabilitate și optimizare SKU

Producătorii care oferă modele de cârlige reglabile modulare reduc complexitatea stocului. În loc să stocați mai multe modele cu înălțime fixă, reglabilecârlig de acoperiș pentru acoperiș de țiglăsistemele pot acoperi plăci plate, de lut și cu curbură moderată.

Această flexibilitate îmbunătățește:

• Eficiența depozitului
• Adaptabilitate la instalare
• Modificări reduse ale câmpului
• Cicluri de achiziții mai rapide

Din perspectiva costului ciclului de viață, sistemele de cârlig adaptabile oferă adesea o valoare mai mare pe termen lung, comparativ cu alternativele cu geometrie fixă ​​cu costuri reduse.

12.4 Capacitatea de producție și stabilitatea aprovizionării

Portofoliile mari de energie solară comercială necesită programe de livrare consecvente. Întreruperea aprovizionării în hardware-ul de montare poate întârzia echipajele de instalare și poate afecta termenele de punere în funcțiune.

Un de încrederemontaj solar pentru acoperis din tiglafurnizorul trebuie să demonstreze:

• Linii de producție scalabile
• Transparența timpului de livrare
• Capacitate logistică de export
• Repetabilitate dimensională constantă

Consecvența este deosebit de importantă, deoarece variația dimensională a înălțimii cârligului sau a alinierii plăcii de bază poate cauza alinierea greșită a șinei pe deschideri lungi ale acoperișului.

13. Model de colaborare în inginerie pentru instalații comerciale

Pentru portofolii comerciale și cu mai multe clădiri pe acoperiș, colaborare între instalator șiProducator de carlige pentru acoperis solarar trebui să apară înainte de finalizarea listei de materiale.

Un flux de lucru optimizat include de obicei:

1. Revizuirea documentației structurii acoperișului
2. Identificarea tipului de plăci și măsurarea grosimii
3. Calculul încărcăturii de vânt și zăpadă conform codului local
4. Planificarea amenajării distanței între cârlige
5. Specificații structurale de fixare
6. Validarea prototipului (dacă este necesar)

Integrarea acestor pași în timpul preconstrucției reduce comenzile de modificare și ajustările pe teren. Conform ASCE 7 (2022), sistemele de acoperiș trebuie să țină cont de presiunile de ridicare a vântului specifice zonei. Aportul de inginerie în etapa de atașare asigură conformitatea și îmbunătățește rezistența structurală.

14. Considerații de performanță pe termen lung pentru montarea solară pe acoperiș cu țiglă

La evaluarecârlig de acoperiș solarsisteme, fiabilitatea pe termen lung este la fel de importantă ca și performanța instalării inițiale.

14.1 Expansiunea termică și oboseala

Șinele de montare solare sunt de obicei din aluminiu, în timp ce cârligele sunt din oțel inoxidabil. Expansiunea diferențială între materiale introduce stres ciclic la punctele de legătură. Pe o durată de viață de 25 de ani, rezistența la oboseală devine relevantă.

14.2 Clasificarea mediului de coroziune

ISO 9223 clasifică nivelurile de corozivitate atmosferică. Mediile de coastă (categorii C4–C5) necesită materiale mai rezistente la coroziune. În astfel de cazuri, SUS316 este recomandat pentru a preveni coroziunea prin pitting.

14.3 Accesibilitate la întreținere

Cârligele ar trebui să permită accesul la inspecție fără îndepărtarea completă a modulului. Designul eficient de întreținere îmbunătățește stabilitatea operațională pe termen lung.

15. Întrebări frecvente despre cârligele solare pentru acoperiș

15.1 Un cârlig de acoperiș solar poate fi potrivit pentru toate tipurile de țigle?

Nu. Geometria plăcilor variază semnificativ. Modelele ajustabile pot acoperi mai multe categorii de plăci, dar ardezia și plăcile spaniole foarte curbate necesită adesea configurații specializate.

15.2 Cum măsoară înălțimea plăcilor înainte de a alege un cârlig?

Măsurați grosimea totală a plăcilor și înălțimea de suprapunere. Asigurați-vă că înălțimea cârligului selectată oferă un spațiu liber adecvat fără a comprima suprafața plăcii.

15.3 Ce material este cel mai bun pentru montajul solar pentru acoperișuri de țiglă de coastă?

Oțelul inoxidabil SUS316 este recomandat pentru medii marine sau cu salinitate ridicată datorită rezistenței îmbunătățite la coroziune.

15.4 Câte cârlige de acoperiș sunt necesare pe kilowatt?

Cantitatea cârligului depinde de clasificarea zonei de vânt, dimensiunea modulului și deschiderea șinei. Calculele structurale trebuie să respecte criteriile de încărcare ASCE 7.

15.5 Cârligele solare pentru acoperiș necesită bliț?

În unele sisteme de acoperiș cu țiglă, se recomandă integrarea cu tăblie sau membrane impermeabile pentru a îmbunătăți prevenirea scurgerilor pe termen lung.

15.6 Ce cauzează crăparea plăcilor în timpul instalării?

Cauzele comune includ spațiul liber suficient, strângerea excesivă, tehnica de ridicare necorespunzătoare și distribuția neuniformă a sarcinii.

15.7 Cum poate fi redus timpul de instalare?

Utilizarea cârligelor reglabile pre-asamblate și a interfețelor șine standardizate îmbunătățește semnificativ eficiența instalării.

16. Concluzie strategică: Precizia ingineriei conduce la profitabilitatea proiectului

Alegerea corectăcârlig de acoperiș solarpentru aSistem de montaj solar pentru acoperis din tiglaeste o decizie inginerească multidimensională. Geometria plăcilor, comportamentul de transfer al sarcinii, mediul de coroziune și fluxul de lucru de instalare trebuie evaluate împreună.

Pentru proiectele la scară comercială, sistemul de atașare determină:

• Conformitatea structurală
• Productivitatea instalării
• Expunerea la garanție
• Costul de întreținere pe ciclul de viață
• Fiabilitate la nivel de portofoliu

Un reglabil bine conceputcârlig de acoperiș pentru acoperiș de țiglăaplicațiile reduc incertitudinea câmpului, îmbunătățește distribuția sarcinii și îmbunătățește integritatea impermeabilă. Atunci când sunt susținute de validarea structurală documentată și de consistența producției, astfel de sisteme oferă stabilitate pe termen lung și avantaje măsurabile de cost.

Precizia ingineriei la nivel de atașament se traduce direct în marje îmbunătățite ale proiectului și risc operațional redus. Pentru instalatori, contractori EPC și echipe de achiziții care gestionează portofoliile solare pentru acoperișuri din țiglă, selectând cea potrivităProducator de carlige pentru acoperis solarnu este doar o decizie de aprovizionare – este o strategie structurală.

Referințe

• Societatea Americană a Inginerilor Civili. (2022).Sarcini minime de proiectare și criterii asociate pentru clădiri și alte structuri (ASCE/SEI 7-22). ASCE.
• Consiliul American de Lemn. (2018).Specificația națională de proiectare pentru construcții din lemn (NDS). Consiliul American de Lemn.
• Organizația Internațională pentru Standardizare. (2012).ISO 9223: Coroziunea metalelor și aliajelor — Corozitatea atmosferelor — Clasificare. ISO.
• Consiliul Internațional al Codului. (2021).Codul rezidențial internațional (IRC). ICC.
• Kopp, G. A., Farquhar, S. și Morrison, M. (2012). Sarcinile vântului pe panourile solare de pe acoperiș.Journal of Wind Engineering and Industrial Aerodynamics, 111, 100–111.
