Armătură pentru gard fotovoltaic din regiunea cu vânt puternic: Ghid de inginerie pentru contractori și instalatori EPC

Soluții de armare structurală pentru sistemele de gard fotovoltaice cu vânt puternic

Structuri din aliaj de aluminiu armat vs oțel tradițional

Selectarea materialului este una dintre cele mai critice decizii înArmare gard PV, în special în medii cu vânt puternic și corozive. Structurile tradiționale din oțel galvanizat, deși sunt rentabile pe termen scurt, suferă adesea de degradare accelerată în regiunile de coastă sau umede. În schimb, sistemele de aliaje de aluminiu de înaltă rezistență oferă un echilibru superior între greutate, rezistență la coroziune și performanță structurală.

Din punct de vedere ingineresc, aliajul de aluminiu (de obicei 6005-T5 sau 6063-T6) oferă o rezistență excelentă la tracțiune, reducând în același timp în mod semnificativ sarcina moartă pe fundație. Această reducere a greutății îmbunătățește direct eficiența instalării și reduce costurile de transport - considerente cheie pentru contractorii EPC care gestionează implementări la scară largă.

Când este asociat cuElemente de fixare din oțel inoxidabil SUS304, structurile din aluminiu formează un sistem rezistent la coroziune capabil să reziste la medii cu pulverizare salină care depășesc 720 de ore. În comparație cu oțelul galvanizat la cald (HDG), care poate dezvolta defecte de acoperire în timp, această combinație asigură durabilitate pe termen lung cu întreținere minimă.

Design optimizat al stâlpilor pentru rezistență la vânt

Stâlpii de gard acționează ca componente primare portante în orice sistem de gard solar. În regiunile cu vânt puternic, proiectarea inadecvată a stâlpilor este una dintre principalele cauze ale defecțiunilor structurale. Sistemele de gard fotovoltaic ranforsate necesită stâlpi cu grosime crescută a peretelui, de obicei ≥2,0 mm, pentru a rezista la îndoire și flambaj sub sarcinile laterale ale vântului.

La fel de important esteadâncimea de încastrare. Pentru majoritatea aplicațiilor cu vânt puternic, se recomandă o adâncime minimă de 800 mm, deși aceasta poate crește în funcție de condițiile solului și de clasa de vânt. Înglobarea mai adâncă sporește rezistența la momentele de răsturnare și forțele de ridicare.

Modelele avansate pot include, de asemenea:

• Profile de stâlp în formă de pălărie sau în formă de C pentru un moment de inerție îmbunătățit
• Plăci de bază armate pentru sisteme montate pe beton
• Caracteristici anti-rotație pentru a preveni instabilitatea la torsiune

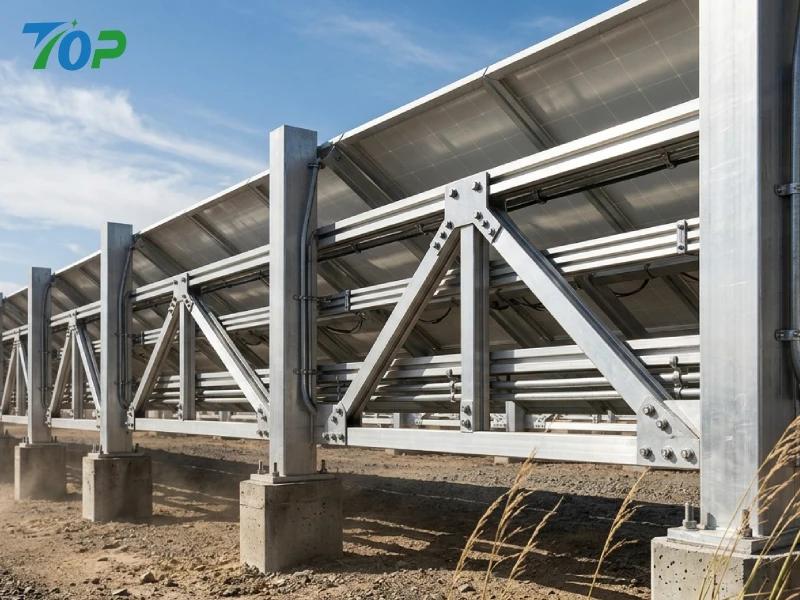

Proiectare încrucișări și armături triunghiulare

Una dintre cele mai eficiente moduri de a îmbunătăți rigiditatea structurală însisteme fotovoltaice rezistente la vânteste prin contravântuire. Prin introducerea elementelor diagonale, sarcinile pot fi redistribuite pe mai multe elemente structurale, reducând semnificativ concentrațiile de tensiuni la niveluri critice.

Geometria armăturii triunghiulare este deosebit de eficientă deoarece transformă forțele de încovoiere în forțe axiale, cărora materialele le pot rezista mai eficient. Această abordare de proiectare minimizează deformarea sub presiunea vântului și îmbunătățește stabilitatea generală a sistemului.

Pentru contractorii EPC, încorporarea modulelor de contravântuire pre-proiectate poate, de asemenea, simplifica instalarea, reducând timpul de fabricație la fața locului, menținând în același timp precizia inginerească.

Elemente de fixare și sisteme de prindere de înaltă rezistență

Elementele de fixare sunt adesea trecute cu vederea, dar joacă un rol crucial în menținerea integrității structurale în condiții de încărcare dinamică a vântului. În aplicațiile cu vânt puternic, toate șuruburile, piulițele și clemele ar trebui să fie fabricate dinOțel inoxidabil SUS304 sau SUS316pentru a asigura atât rezistența cât și rezistența la coroziune.

Controlul cuplului este la fel de important. Șuruburile prea strânse se pot slăbi în timp, în timp ce elementele de fixare prea strânse pot suferi oboseală materială. Implementarea instalării cu cuplu controlat - de obicei folosind chei dinamometrice calibrate - asigură o preîncărcare constantă în toate conexiunile.

Practicile recomandate includ:

• Folosind șaibe anti-slăbire sau piulițe de blocare
• Aplicarea compușilor de blocare a filetului în conexiuni critice
• Efectuarea verificării cuplului după instalare

Optimizare aerodinamică

Dincolo de armarea structurală, designul aerodinamic joacă un rol cheie în reducerea sarcinilor vântului. Panourile solide de gard pot crea o rezistență semnificativă la vânt, ceea ce duce la o mai mare الضغط pe componentele structurale. Prin contrast, design-urile optimizate permit fluxul parțial de aer, reducând sarcina totală.

Strategiile eficiente includ:

• Introducerea unei distanțe controlate între panouri
• Folosind sisteme de garduri perforate sau cu plasă
• Ajustarea unghiurilor de înclinare a panoului pentru a minimiza coeficienții de rezistență

Aceste optimizări de proiectare nu numai că îmbunătățesc performanța structurală, ci și reduc cerințele de materiale, contribuind la o mai bună eficiență a costurilor și la îmbunătățirea rentabilității investiției.

Inginerie de fundație pentru stabilitatea gardului fotovoltaic în zone cu vânt puternic

Comparație montare la sol vs fundație de beton

Alegerea dintre stâlpii de pământ antrenați și fundațiile din beton are un impact direct asupra stabilității sistemului și vitezei de instalare. Sistemele montate la sol sunt mai rapid de instalat și mai rentabile în condiții de sol adecvate, dar pot oferi rezistență limitată în zonele cu vânt extrem de puternic.

Fundațiile din beton, deși necesită mai multă muncă, oferă o capacitate portantă superioară și sunt recomandate pentru:

• Regiunile de coastă cu expunere puternică la vânt
• Soluri moi sau nisipoase cu capacitate portantă redusă
• Proiecte care necesită fiabilitate structurală pe termen lung

Impactul asupra stării solului (nisip, argilă, teren stâncos)

Caracteristicile solului influențează direct performanța fundației. Solurile nisipoase, de exemplu, oferă o rezistență laterală slabă și pot necesita încasări mai adânci sau baze de beton mai mari. Solurile argiloase pot oferi o coeziune mai bună, dar pot fi susceptibile la extinderea și contracția induse de apă.

Terenul stâncos, deși oferă o capacitate portantă mare, prezintă provocări de instalare care pot necesita echipamente de foraj specializate. Pentru antreprenorii EPC, efectuarea de studii geotehnice înainte de instalare este esențială pentru selectarea designului adecvat al fundației.

Adâncimea și diametrul fundației recomandate în funcție de clasa de vânt

Proiectarea fundației trebuie să fie aliniată cu clasificările locale ale vântului. Ca orientare generală:

• Zone de vânt moderat: 600–800 mm adâncime de încadrare
• Zone cu vânt puternic: 800–1200 mm adâncime de încastrare
• Zone de vânt extrem (supus taifunurilor): ≥1200mm cu beton armat

Diametrul fundației ar trebui, de asemenea, mărit proporțional pentru a rezista forțelor de ridicare, în special în soluri moi.

Tehnici de proiectare anti-ridicare

Forțele de ridicare generate de vânturile puternice pot compromite chiar și structurile bine proiectate dacă nu sunt abordate corespunzător. Strategiile eficiente anti-lifting includ:

• Folosind șuruburi de ancorare încorporate în fundații de beton
• Încorporează baze mari pentru a crește rezistența وزن
• Adăugarea de ancore la sol sau piloți elicoidal pentru stabilitate suplimentară

Aceste măsuri sunt deosebit de importante în regiunile de coastă și predispuse la taifunuri, unde forțele verticale ale vântului pot fi la fel de critice ca și sarcinile laterale.

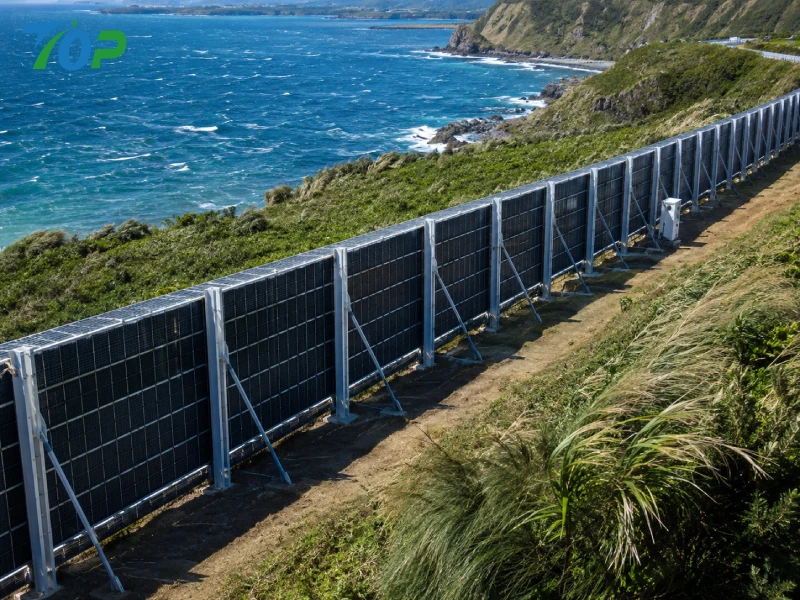

Proiectare de impermeabilizare și anticoroziune în medii de coastă cu vânt puternic

Rezistența la pulverizarea cu sare (standard de testare ≥720h)

În mediile de coastă, coroziunea este un factor principal care afectează durata de viață a sistemului. Calitate superioarăSisteme fotovoltaice de armare a gardurilortrebuie să treacă standardele de testare cu pulverizare cu sare de cel puțin 720 de ore pentru a asigura durabilitatea pe termen lung.

Acest nivel de rezistență este esențial pentru prevenirea degradării structurale și menținerea performanței mecanice în timp.

Selectarea materialului: SUS304 vs SUS316 vs HDG Steel

Alegerea materialului are un impact semnificativ asupra rezistenței la coroziune:

• SUS304:Opțiune standard cu rezistență excelentă la coroziune pentru majoritatea mediilor
• SUS316:Rezistență sporită pentru zonele de coastă sau industriale foarte corozive
• Oțel HDG:Cost mai mic, dar durabilitate redusă în condiții de sare

Pentru cumpărătorii B2B, selectarea materialului adecvat asigură echilibrul optim între cost și performanță.

Etanșare EPDM și proiectare prin compresie mecanică

Pătrunderea apei poate compromite atât componentele structurale, cât și sistemele electrice. Etanșarea din cauciuc EPDM, combinată cu compresia mecanică, oferă o impermeabilizare fiabilă pentru punctele de conectare și interfețele de montare.

Acest design asigură performanțe de etanșare pe termen lung chiar și în condiții de dilatare și contracție termică.

Durabilitate pe termen lung vs cost de întreținere

Deși materialele de calitate superioară și strategiile de armare pot crește costurile inițiale, acestea reduc semnificativ frecvența de întreținere și nevoile de înlocuire. Pentru contractorii și distribuitorii EPC, acest lucru se traduce prin costuri mai mici pe ciclul de viață și o profitabilitate îmbunătățită a proiectului.

În cele din urmă, investind în robustArmare gard PVsoluțiile este o decizie strategică care îmbunătățește fiabilitatea sistemului, minimizează riscurile și oferă un ROI superior în medii cu vânt puternic.

Optimizarea eficienței instalării pentru contractorii EPC

Componente pre-asamblate pentru a reduce munca la fața locului

În proiectele din regiunile cu vânt puternic, eficiența instalării nu se referă doar la viteză, ci are un impact direct asupra costurilor proiectului, alocarea forței de muncă și expunerea la riscuri. Una dintre cele mai eficiente strategii de îmbunătățire a eficienței înArmare gard PVsisteme este utilizarea componentelor pre-asamblate. Prin deplasarea proceselor complexe de asamblare de la șantier la fabrică, antreprenorii EPC pot reduce semnificativ timpul de muncă pe șantier și pot minimiza erorile umane.

Modulele pre-asamblate includ de obiceișine din aluminiu pre-găurite, cleme integrate, și conexiuni post-configurate. Această abordare asigură un control constant al calității și permite echipelor de instalare să se concentreze pe poziționare și ancorare, mai degrabă decât pe fabricarea componentelor.

Pentru proiectele de anvergură, aceasta se traduce prin:

• Timp de instalare redus cu 20-40%
• Dependență mai scăzută de forța de muncă înalt calificată
• Consecvență îmbunătățită a instalării pe mai multe site-uri

Design modular de gard pentru o implementare mai rapidă

Designul modular este un factor cheie pentru implementarea gardurilor solare scalabile. În sistemele de gard fotovoltaic armat, modularitatea permite utilizarea componentelor standardizate în diferite proiecte, îmbunătățind gestionarea stocurilor și reducând complexitatea achizițiilor.

Fiecare modul constă de obicei din:

• Dimensiuni standardizate ale panoului
• Interfețe de montaj uniforme
• Componente structurale interschimbabile

Această filozofie de proiectare nu numai că accelerează instalarea, ci și simplifică întreținerea și actualizările viitoare. Pentru distribuitori, sistemele modulare îmbunătățesc standardizarea SKU, făcând achizițiile în vrac mai eficiente și mai rentabile.

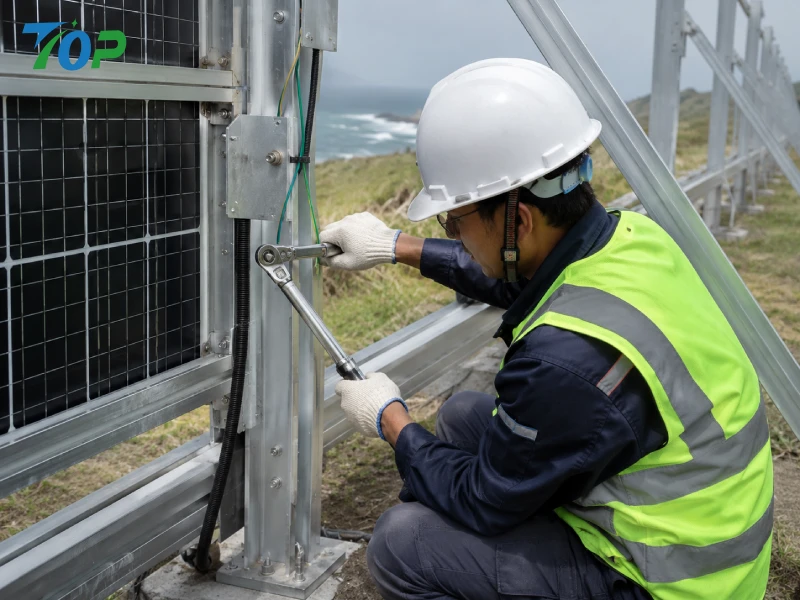

Flux de lucru de instalare controlat de cuplu

În aplicațiile cu vânt puternic, fixarea necorespunzătoare este una dintre cele mai frecvente cauze ale defecțiunii sistemului. Implementarea unui flux de lucru de instalare controlat prin cuplu este esențială pentru a asigura integritatea structurală și fiabilitatea pe termen lung.

Cele mai bune practici includ:

• Folosind chei dinamometrice calibrate pentru toate conexiunile critice
• Definirea specificațiilor cuplului pe baza tipului de material și a dimensiunii șuruburilor
• Înregistrarea valorilor cuplului ca parte a documentației de asigurare a calității

Acest nivel de control al procesului este deosebit de important pentru proiectele care necesită certificare sau inspecție de la terți, deoarece oferă trasabilitate și asigură conformitatea cu standardele de inginerie.

Greșeli frecvente de instalare de evitat în zone cu vânt puternic

Chiar și cu materiale de înaltă calitate, instalarea necorespunzătoare poate compromite eficiențaArmare gard PV. Greșelile comune includ:

• Adâncime insuficientă după încastrare
• Ignorarea variabilității solului pe amplasament
• Aplicarea inconsecventă a cuplului pe elemente de fixare
• Alinierea necorespunzătoare duce la distribuția neuniformă a sarcinii

Evitarea acestor probleme necesită o combinație de instruire adecvată, proceduri standardizate și supraveghere la fața locului. Pentru contractorii EPC, investiția în educația instalatorilor poate reduce semnificativ pretențiile de reprelucrare și garanție.

Comparație: gard fotovoltaic standard vs sisteme de gard fotovoltaic cu vânt puternic ranforsat

Comparația rezistenței structurale

Sistemele standard de gard fotovoltaic sunt de obicei proiectate pentru condiții de mediu moderate și este posibil să nu țină cont de sarcinile extreme ale vântului. În schimb, sistemele armate sunt proiectate cu marje de siguranță mai mari, materiale mai groase și geometrie structurală optimizată.

Acest lucru are ca rezultat o rezistență semnificativ îmbunătățită la îndoire, ridicare și oboseală sub sarcinile ciclice ale vântului.

Comparație timp de instalare

În timp ce sistemele ranforsate pot părea mai complexe, designul lor modular și pre-asamblat duce adesea la timpi de instalare mai rapidi în comparație cu sistemele tradiționale care necesită ajustări extinse la fața locului.

Pentru contractorii EPC, acest lucru înseamnă termene mai scurte ale proiectelor și costuri reduse cu forța de muncă.

Costul ciclului de viață (impact LCOE)

Din punct de vedere financiar, alegerea dintre sistemele standard și cele consolidate are un impact direct asupra Costului Nivelizat al Energiei (LCOE). Deși sistemele consolidate implică investiții inițiale mai mari, acestea oferă:

• Costuri de întreținere mai mici
• Timp de nefuncționare redus
• Durată de viață mai lungă a sistemului

Acești factori contribuie la un ROI mai previzibil și mai favorabil pe parcursul ciclului de viață al proiectului.

Frecvența de întreținere și rata de eșec

Sistemele standard din zonele cu vânt puternic necesită adesea inspecții și reparații frecvente, crescând costurile operaționale. Sistemele de gard fotovoltaic ranforsate, pe de altă parte, sunt proiectate pentru durabilitate, rezultând rate mai mici de defecțiuni și frecvență redusă de întreținere.

Această fiabilitate este deosebit de importantă pentru proiecte la scară de utilitate în care timpul de nefuncționare poate duce la pierderi semnificative de venituri.

Recomandări profesionale de instalare pentru proiecte de gard fotovoltaic cu vânt puternic

Implementarea cu succes aArmare gard PVsistemele în medii cu vânt puternic necesită o combinație de precizie inginerească și expertiză practică în instalare. Pe baza celor mai bune practici din industrie, contractorii EPC ar trebui să adopte următoarele recomandări:

• Efectuați evaluări detaliate ale sarcinii vântului specifice locului înainte de proiectare
• Selectați materiale certificate, cum ar fi oțel inoxidabil SUS304/SUS316 și componente testate TUV
• Asigurați-vă proiectarea corectă a fundației pe baza condițiilor de sol și vânt
• Implementați procese de instalare controlate de cuplu
• Efectuați inspecții structurale post-instalare și verificări de calitate

Sfaturi:Pentru proiecte complexe cu vânt puternic, parteneriatul cu un producător experimentat poate reduce semnificativ riscul de inginerie. Contactați echipa noastră tehnică pentru suport de proiectare personalizat, calcule structurale și soluții de optimizare specifice proiectului.

Considerații privind achizițiile în vrac pentru distribuitori și cumpărători EPC

Standardizare și compatibilitate cu inventarul

Pentru distribuitori și marile firme EPC, standardizarea produselor este esențială pentru gestionarea eficientă a stocurilor. ModularArmare gard PVsistemele cu componente interschimbabile permit un control mai bun al stocurilor și reduc nevoia de personalizare specifică proiectului.

Cerințe de certificare (TUV, ISO, trasabilitate material)

Certificarea joacă un rol esențial în asigurarea calității și a conformității produsului. Cumpărătorii ar trebui să acorde prioritate furnizorilor care oferă:

• Certificare TUV pentru componente structurale
• Procese de fabricație certificate ISO
• Documentație completă privind trasabilitatea materialului

Aceste certificări nu numai că asigură fiabilitatea, ci și facilitează aprobările și finanțarea proiectelor.

Optimizarea costurilor în achizițiile la scară largă

Achizițiile în vrac oferă avantaje semnificative de cost, dar necesită o planificare atentă. Strategiile cheie includ:

• Consolidarea comenzilor pentru a obține reduceri de volum
• Selectarea componentelor standardizate pentru a reduce complexitatea SKU
• Coordonarea logisticii pentru a minimiza costurile de transport

Logistică și ambalare pentru proiecte mari

Ambalarea și logistica eficiente sunt esențiale pentru protejarea materialelor în timpul transportului și pentru a asigura o manipulare fără probleme la fața locului. Furnizorii de înaltă calitate oferă soluții de ambalare optimizate care reduc riscul de deteriorare și îmbunătățesc eficiența de descărcare.

De ce să alegeți TOPFENCE Solar ca producător de gard fotovoltaic

În calitate de producător specializat în sisteme fotovoltaice de montaj și împrejmuire, TOPFENCE SOLAR oferă soluții proiectate adaptate pentru mediile cu vânt puternic. Cu o tehnologie avansată de extrudare a aluminiului și capabilități de producție de precizie, compania oferă sisteme de înaltă performanță concepute pentru durabilitate și eficiență.

Avantajele cheie includ:

• Portofoliu complet de produse pentru diverse nevoi ale proiectelor
• Performanță dovedită în instalații de coastă și cu vânt puternic
• Capacități puternice de cercetare și dezvoltare cu design structural patentat
• Lanț de aprovizionare global de încredere pentru proiecte EPC la scară largă

Combinând expertiza în inginerie cu excelența în producție, TOPFENCE Solar sprijină contractorii și distribuitorii EPC în furnizarea de proiecte solare fiabile, cu rentabilitate ridicată a investiției.

Întrebări frecvente: Proiectare și achiziții sisteme de gard fotovoltaic cu vânt puternic

Î1 Ce viteză a vântului poate rezista gardurile fotovoltaice armate?

În funcție de design și materiale, sistemele armate pot rezista la viteze ale vântului care depășesc 40-60 m/s atunci când sunt proiectate și instalate corespunzător.

Î2 Este aluminiul suficient de puternic pentru mediile cu vânt puternic?

Da. Aliajele de aluminiu de înaltă calitate oferă raporturi excelente rezistență-greutate și, atunci când sunt proiectate corespunzător, pot depăși oțelul tradițional în multe aplicații.

Î3 Cât de adânc ar trebui să fie instalați stâlpii de gard?

De obicei, 800–1200 mm, în funcție de condițiile solului și cerințele de încărcare a vântului.

Q4 Ce certificări ar trebui să solicit de la furnizori?

Căutați certificarea TUV, standardele de producție ISO și documentația de trasabilitate a materialelor.

Q5 Cum să reduceți timpul de instalare fără a compromite siguranța?

Utilizați sisteme modulare, pre-asamblate și implementați proceduri standardizate de instalare cu control al cuplului.

Q6 Care este durata de viață tipică în mediile de coastă?

Cu materiale și armături adecvate, sistemele pot dura 20-25 de ani sau mai mult cu întreținere minimă.

Q7 Gardurile fotovoltaice armate pot reduce costurile de întreținere?

Da. Durabilitatea sporită și stabilitatea structurală reduc semnificativ nevoia de reparații și inspecții.

Q8 Cum să alegi între materialele SUS304 și SUS316?

SUS304 este potrivit pentru majoritatea mediilor, în timp ce SUS316 este recomandat pentru zonele de coastă sau industriale foarte corozive.

Concluzie: fiabilitatea ingineriei conduce la rentabilitatea investiției pe termen lung

În regiunile cu vânt puternic,Armare gard PVnu este doar o îmbunătățire a designului – este o cerință fundamentală pentru asigurarea siguranței sistemului, durabilității și performanței financiare. Prin integrarea materialelor avansate, a designului structural optimizat și a practicilor de instalare precise, contractorii EPC pot reduce semnificativ riscurile și pot îmbunătăți rezultatele proiectului.

În cele din urmă, succesul oricărui proiect de gard solar depinde de o abordare holistică care echilibrează rigoarea ingineriei cu eficiența practică. Investiția în sisteme consolidate de astăzi asigură performanță stabilă, costuri mai mici pe ciclul de viață și rentabilitate mai puternică în anii următori.
