Cum se montează un panou solar pe acoperiș?

Instalarea unei centrale solare poate aduce o mulțime de beneficii, cum ar fi economisirea facturilor de energie electrică sau chiar renunțarea completă la acestea.

Pentru a vă bucura de numeroasele facilități ale energiei solare, instalarea acesteia pe acoperiș este mai întâi opțiunea cea mai rentabilă.

Ghidul de montare a unui panou solar pe acoperiș

De la componentele și materialele necesare până la cele mai bune locații de instalare și instrucțiuni de operare pas cu pas, toate informațiile pe care trebuie să le cunoașteți pot fi găsite aici. Luați componenta de instalare fixă ​​cuL-picioareși șine de ghidare ca exemplu. Componentele necesare pentru instalarea panourilor solare fixe depind în mare măsură de producător, dar sunt mai mult sau mai puțin aceleași pentru orice metodă de instalare a panourilor solare. Un set complet include componente, cabluri invertor, conectori MC4, pini L + șine de ghidare, suporturi din aliaj de aluminiu etc., și cel mai important, unelte de construcție. În acest tip de sistem de instalare, trebuie să forați găuri în piesele de legătură și să le fixați pe șinele de ghidare a instalației pentru a vă asigura că întreaga structură este bine instalată pe acoperiș. Un set de kituri de instalare a suportului poate îndeplini bine această cerință de instalare. Alte metode de instalare includ instalarea șuruburilor și instalarea blocurilor de presiune. Pe lângă acestea, trebuie să pregătiți și următoarele unelte: • Cheie • set pătrat • prelată impermeabilă etc.

Această carcasă folosește materiale din aluminiu cu picioare în formă de L și șine de ghidare. Acest material are rezistență ridicată, greutate redusă și rezistență la coroziune. Materialele din aluminiu sunt ușor de prelucrat în materiale de colț, care sunt potrivite pentru unelte obișnuite și pentru oameni care nu sunt atât de profesioniști. În plus, aluminiul este compatibil cu ramele majorității panourilor solare, astfel încât familiile le pot instala singure, fără a fi nevoie să cheme profesioniști.

Următorii sunt pașii de instalare detaliați:

Vă rugăm să citiți cu atenție acest manual întreg înainte de a instala sistemul solar de acoperiș.

*Urmând cu strictețe instrucțiunile de instalare ale soluției de montare pe acoperiș cu picioare L va îndeplini cerințele structurale ale produsului și se va conforma cu standardele relevante. În timpul instalării, asigurați-vă că respectați reglementările relevante de siguranță și acordați atenție reglementărilor regionale relevante.

Instalatorii trebuie să respecte următoarele norme.

1. Respectați toate codurile de construcție locale sau naționale aplicabile, inclusiv cele care ar putea înlocui acest manual;

2. Asigurați-vă că produsele, cum ar fi suporturile, sunt adecvate pentru instalații și medii de instalare specifice;

3. Vă rugăm să utilizați accesoriile furnizate de compania noastră și instrumentele de instalare pe care le aduceți. (Compania noastră nu își asumă nicio răspundere pentru construcția folosind accesorii de înlocuire);

4. Cum se recicla: Vă rugăm să urmați reglementările locale;

5. Personal de operare: Asigurați nu mai puțin de doi instalatori profesioniști de panouri solare;

6. Asigurați-vă că instalarea echipamentelor electrice aferente este finalizată de electricieni profesioniști;

7. Asigurați-vă instalarea în siguranță a componentelor electrice ale panoului solar.

Caracteristici principale

o. Folosit în principal pentru acoperișuri din țiglă de oțel colorată în formă de scară susținute de grinzi de lemn sau grinzi de oțel

b. Design ușor, durabil și frumos, ușor de asamblat și rapid de instalat

c. Potrivit pentru toate tipurile de instalații de panouri solare încadrate și fără cadru de pe piață

d. Componentele sunt pre-asamblate în fabrică și ambalate în mod rezonabil pentru a economisi timp de instalare la fața locului

1. Descriere

Acest sistem folosește accesorii din aliaj de aluminiu,șine din aluminiuși șuruburi din oțel inoxidabil și este potrivit pentru acoperișuri din țiglă de oțel colorată în formă de scară susținute de grinzi de lemn sau grinzi de oțel.

Înainte de a instala sistemul, vă rugăm să citiți cu atenție următoarele instrucțiuni de instalare. Și vă rugăm să respectați legile locale în timpul instalării.

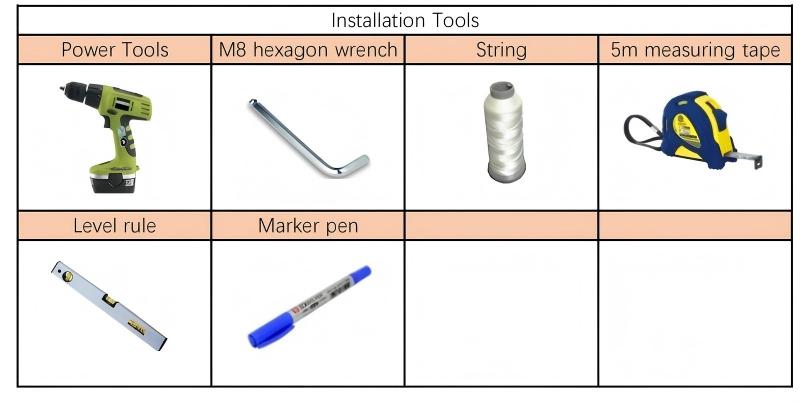

2. Instrumente de instalare

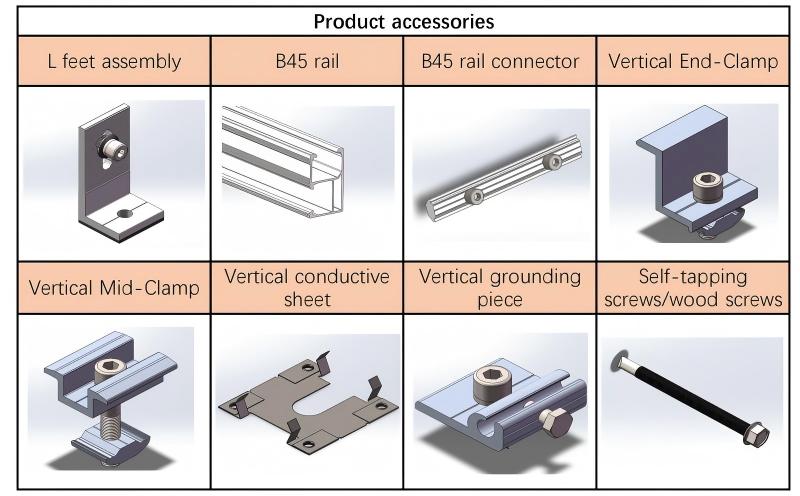

3. Accesorii pentru produse

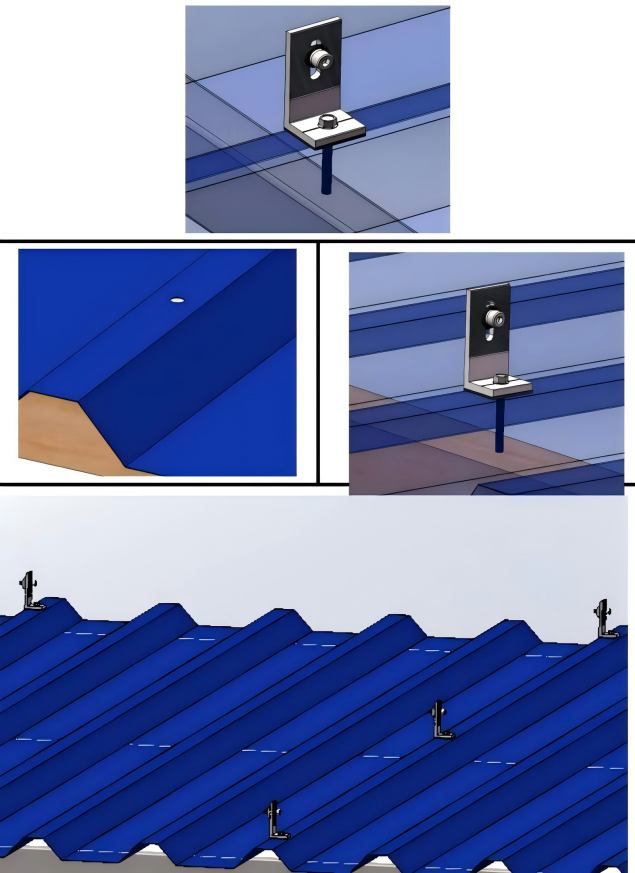

4.1 Instalarea piciorului L

În funcție de materialul grinzii de susținere, utilizați șuruburi autoforante (grinda de susținere este o grindă de oțel) sau șuruburi pentru lemn (grinda de susținere este o grindă de lemn) pentru a instala și fixa ansamblul picioarelor în L în poziția de vârf a țiglei de oțel de culoare trapezoidală.

PS: Dacă panele care susțin plăcile de oțel trapezoidal sunt din grinzi de lemn, este necesar să folosiți un instrument de găurit pentru a găuri în prealabil un mic orificiu de φ6mm în plăcile de oțel colorate pentru a facilita introducerea șuruburilor pentru lemn.

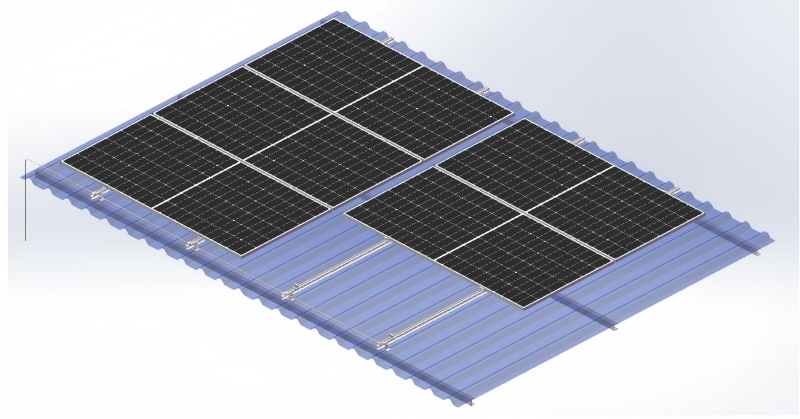

Aranjați conform desenului și instalați ansamblurile de picioare L rămase folosind metoda de mai sus.

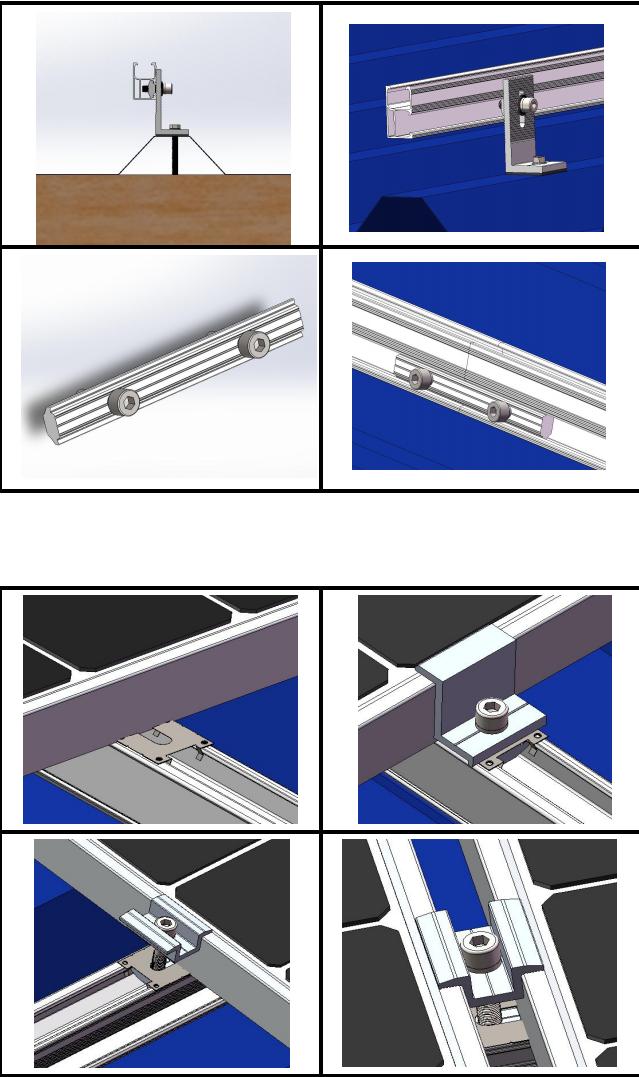

4.2 Instalarea șinei B45

Reglați direcția suprafeței ondulate a șinei B45 pentru a o alinia cu suprafața ondulată a componentei L deja instalate și fixate și utilizați o cheie hexagonală M8 pentru a strânge șurubul hexagonal de pe cârlig pentru a bloca șina.

Instalați conectorul șinei în poziția îmbinării șinei și utilizați o cheie hexagonală M8 pentru a strânge șuruburile hexagonale de pe conectorul șinei pentru a bloca îmbinările la ambele capete.

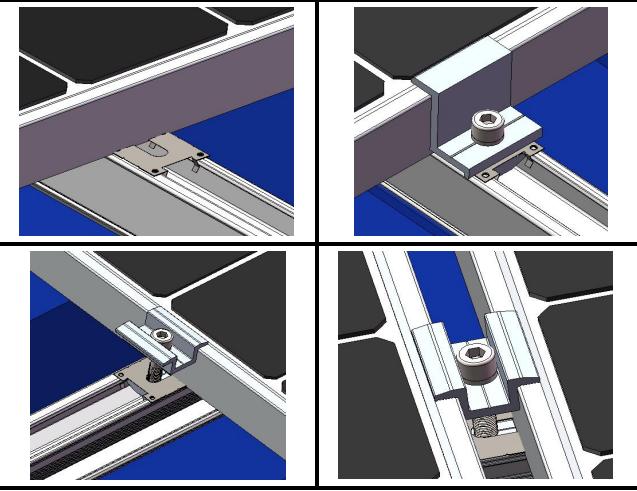

4.3 Instalarea panourilor solare

Așezați panoul solar pe șină, reglați poziția ansamblului de capăt și fixați-l cu clema de capăt (dacă este echipat cu o foaie conductivă, apăsați foaia conductivă în fanta șinei, reglați poziția și apăsați un capăt al foii conductoare cu cadrul metalic al panoului solar).

După reglarea poziției panoului solar din mijloc, fixați-l cuClemă de mijloc(dacă este echipat cu o foaie conductivă, apăsați foaia conductivă în fanta șinei și, după reglarea poziției, utilizați ramele metalice ale panourilor solare de pe ambele părți pentru a apăsa cele două capete ale foii conductoare)

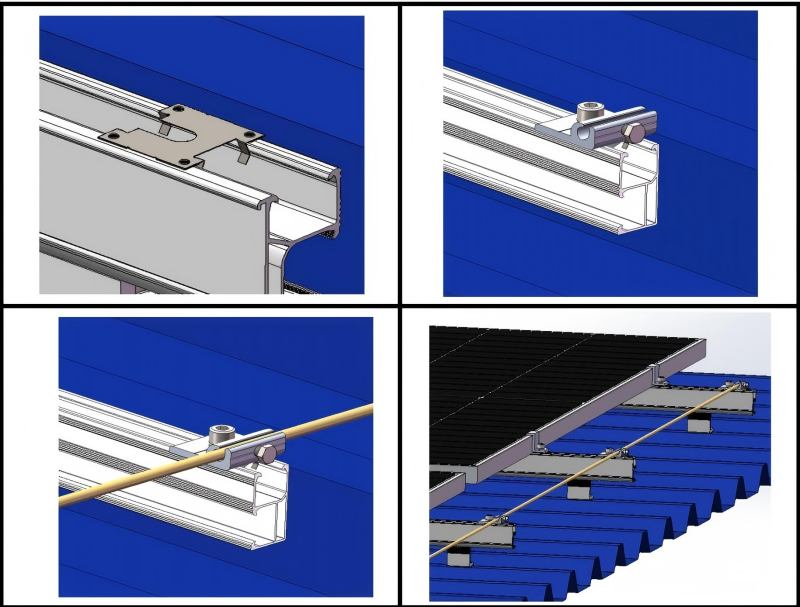

4.4 Instalarea fitingului de împământare

(1) Instalați foaia conductivă la capătul șinei.

(2) Apoi instalați componenta de împământare.

(3) Instalați clemele de împământare la capetele șinelor rămase.

(4) Treceți un fir de cupru prin aceste cleme de împământare, strângeți șuruburile hexagonale și, în final, împământați firul de cupru de împământare.
