Suport cablu din aluminiu

Pentru a găsi un producător profesionist de suport de cablu din aluminiu sau pentru a începe un nou proiect solar cu soluții cuprinzătoare, puteți contacta Topfencesolar și ne permiteți să devenim partenerul dvs. pe termen lung!

Gestionarea cablurilor este adesea esențială pentru longevitatea sistemului. Cablurile solare transportă curent continuu de înaltă tensiune și sunt expuse la vreme extremă timp de zeci de ani.

Lăsarea cablurilor pe suprafața acoperișului reprezintă un pericol pentru siguranță. Tava de cablu din aluminiu solar cu marca Topfencesolar oferă o autostradă dedicată pentru cablarea cablurilor solare.

Protecție fizică:Tava previne deteriorarea de la marginile ascuțite ale acoperișului, menține sistemul solar să funcționeze în siguranță.

Disiparea căldurii:Jgheab pentru cabluri cu găuri, cu o bună ventilație pentru cabluri. Acest design special ar putea reduce în mod eficient rezistența și acumularea de căldură.

Proiectat pentru specificul cablului solar

Cablurile solare fotovoltaice sunt unice cu izolare dublă și mai groase. Au nevoie de un sistem de sprijin care să le respecte raza de îndoire și greutatea.

Se referă la materialele jgheaburilor de cabluri, oțelul galvanizat care acționează ca un radiator greu, aluminiul este cel mai ideal material pentru solar.

Rezistent la coroziune: creează în mod natural un strat protector de oxid, perfect pentru expunerea în aer liber.

Ușoare: Reduce sarcina statică pe structura acoperișului dumneavoastră.

Non-magnetic: Minimizează pierderea de putere din cauza inducției magnetice în aplicații cu curent ridicat.

Tipuri disponibile de suport pentru cabluri

Oferim trei configurații distincte pentru a se potrivi cu mediul dumneavoastră de instalare specific:

1. Tavă de cablu tip scară

Bun pentru curse lungi și cabluri grele de alimentare.

Caracteristică: Treptele deschise asigură un flux maxim de aer pentru răcirea cablurilor cu amperi mari.

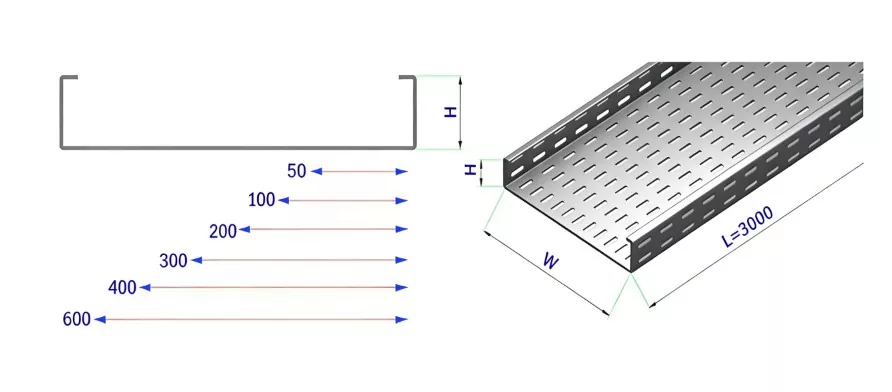

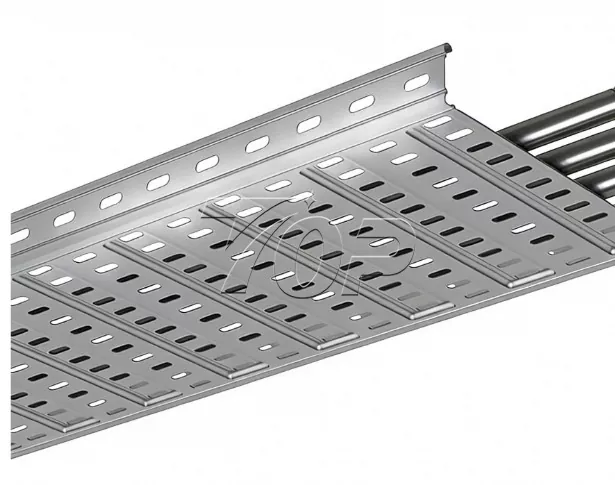

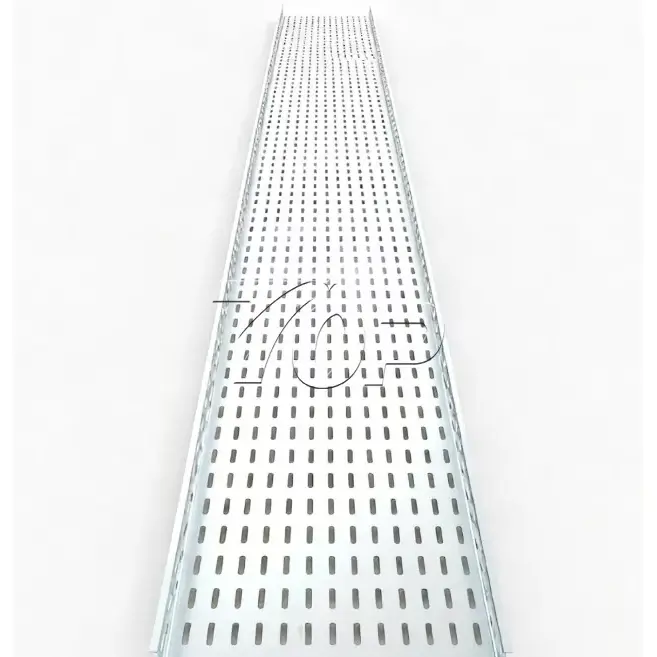

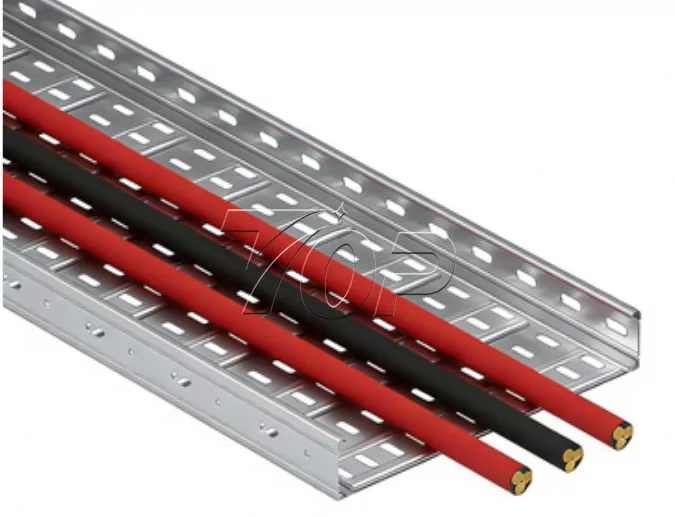

2. Tavă de cablu perforată

Aplicație: acoperișuri comerciale care necesită protecție inferioară.

Avantaj: Fantele de jos ventilate permit scurgerea apei, protejând în același timp cablurile de suprafețele neuniforme ale acoperișului.

3. Tavă de cablu din plasă de sârmă

Special conceput pentru trasee complexe cu mai multe viraje și căderi.

Caracteristică: foarte flexibil; poate fi tăiat și îndoit la fața locului pentru a naviga cu ușurință prin obstacole.

Cum funcționează tăvile de cablu?

În loc să întinde cablurile pe suprafața acoperișului, tava se întinde pe distanța dintre punctele de montare.

Transferă greutatea cablurilor pe structura de rafturi sau atașamentele acoperișului, menținând firele ridicate. Acest lucru previne ca cablurile să rămână în bălți de apă în timpul furtunilor și le menține organizate, astfel încât echipele de întreținere să poată urmări cu ușurință un circuit mai târziu.

Cum se instalează tăvi pentru cabluri?

Instalarea este simplă, ușoară și rapidă cu modelele precise Topfencesolar. Iată fluxul general de lucru pentru un sistem de aluminiu pe acoperiș:

Pasul 1:Harta traseul. Nu începe doar să forezi. Planificați calea de la matrice la invertor. Evitați umbrirea panourilor cu tava în sine!

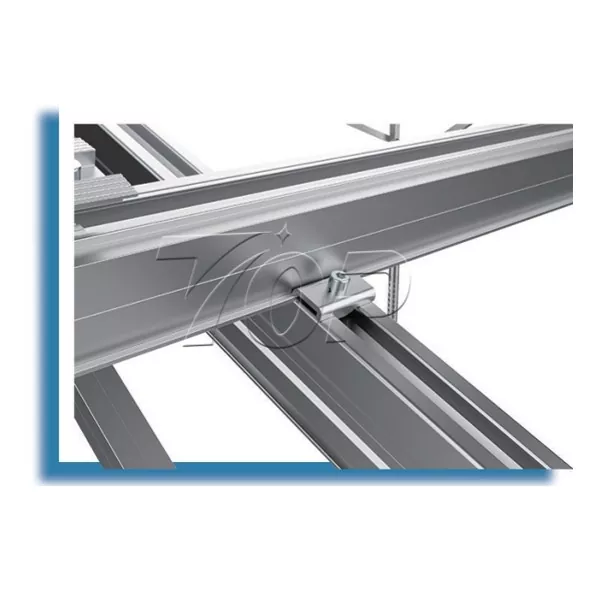

Pasul 2:Instalați paranteze. Trebuie să ridicați tava de pe acoperiș. Atașați picioarele de montaj sau conectați tava direct la șinele solare.

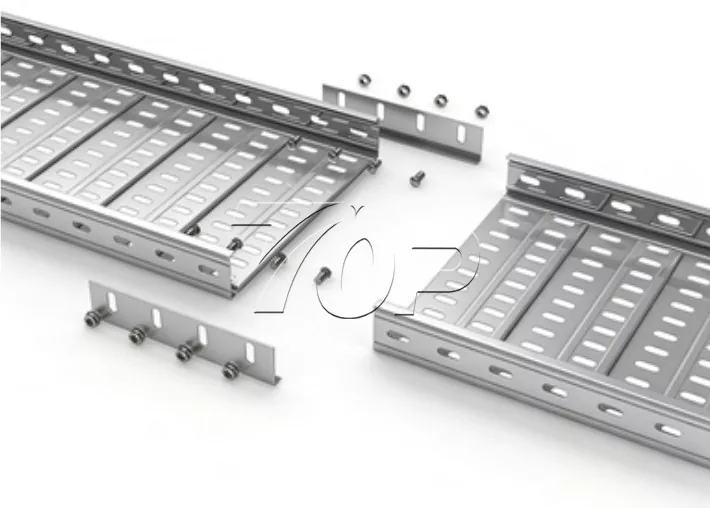

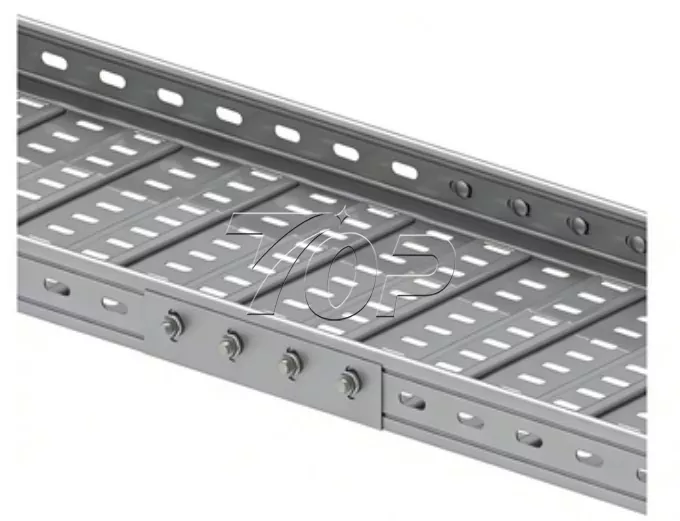

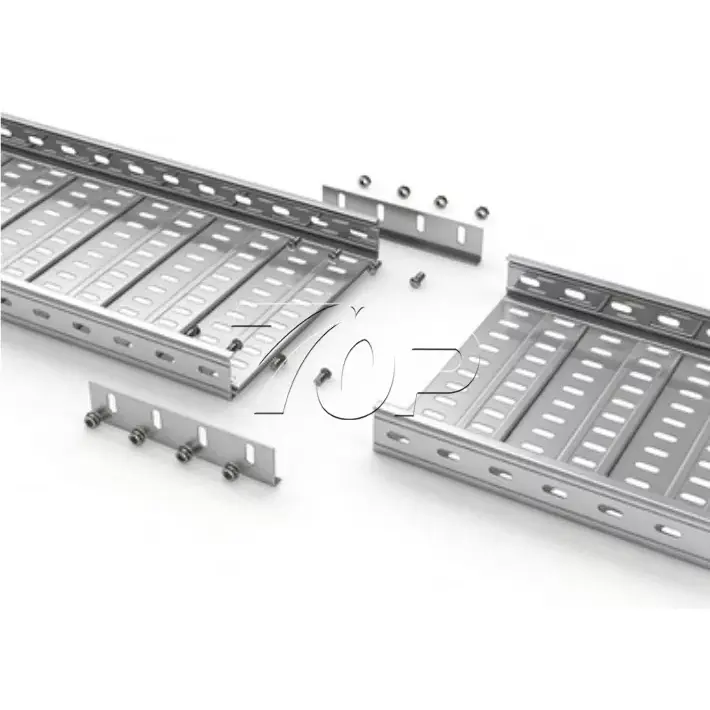

Pasul 3:Conectați secțiunile. Folosiți plăci de îmbinare pentru a uni două lungimi de tavă. Lăsați un spațiu mic între secțiuni pentru dilatare termică. Pentru că aluminiul se dilată când se încălzește; dacă le înșurubați prea strâns fără un spațiu, tava se poate deforma.

Pasul 4:Puneți cablul. Puneți cablurile în tavă. Nu le trage prea strâns. Folosiți cleme de cablu cu clasificare UV sau cleme din aluminiu pentru a le fixa la fiecare câțiva metri.

Pasul 5:Împământare. Deoarece tava este metalică, trebuie să fie împămânțată. Utilizați jumperi de legătură peste plăcile de îmbinare pentru a asigura continuitatea electrică.
